优势特点：日本THK球面关节轴承系列优点：球面关节轴承能承受大的径向载荷和两个方向的推力负荷。并且，因具有高耐冲击负荷性，所以最适合于各种建设机械、土木工程机械的气缸转动支撑部或铰链部以及卡车悬挂缓冲装置等低速重负荷摇动部。

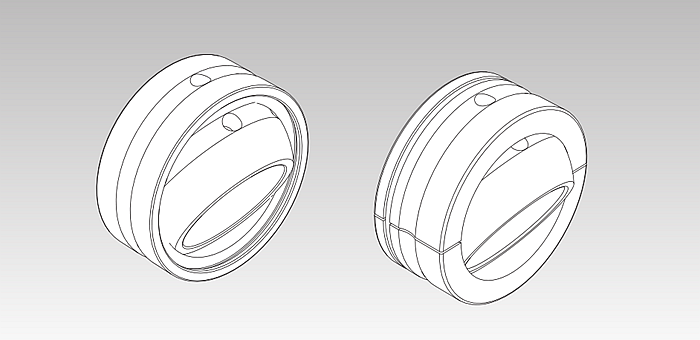

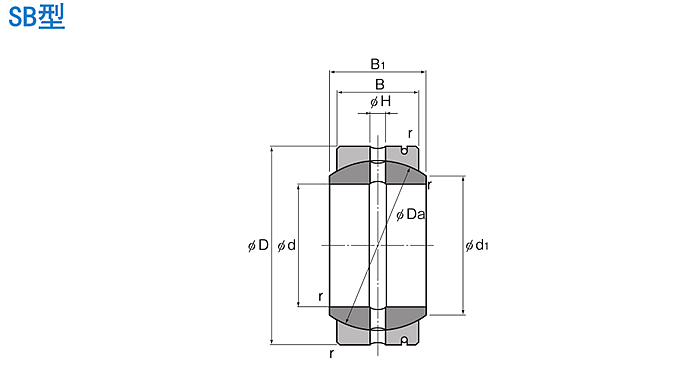

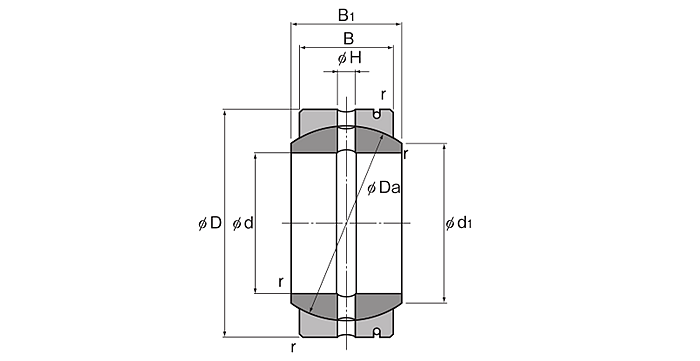

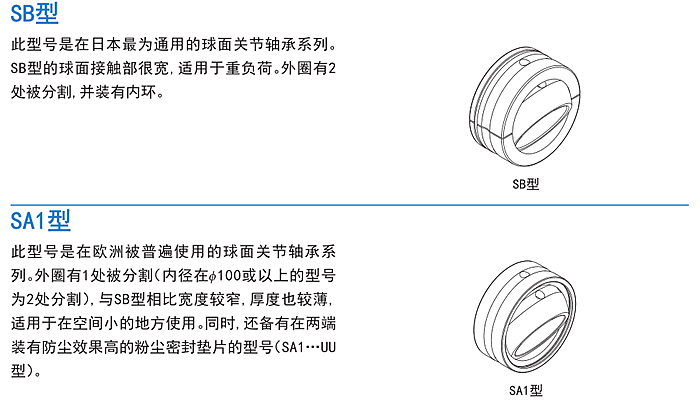

球面关节轴承SB型、SA1型是为重负荷设计的自动调心滑动轴承。这些型号的内环和外圈使用的是经过淬火、研磨后的高碳铬轴承钢，并再进行磷酸盐表面处理，能够高度耐腐蚀和磨损，然后再进行二硫化钼（MoS 2 ）烧结处理。
球面关节轴承能承受大的径向载荷和两个方向的推力负荷。并且，因具有高耐冲击负荷性，所以最适合于各种建设机械、土木工程机械的气缸转动支撑部或铰链部以及卡车悬挂缓冲装置等低速重负荷摇动部。

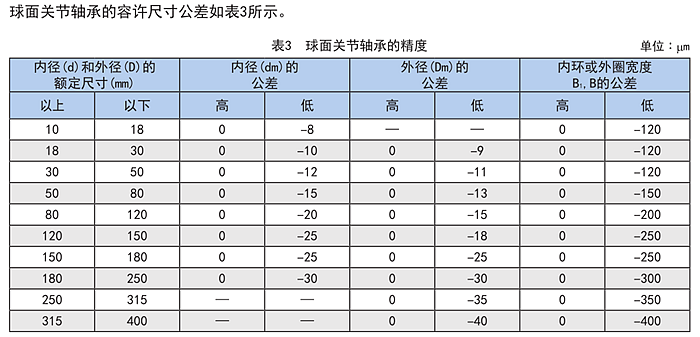

注1） dm和Dm表示内径和外径2点测量得到的最大直径和最小直径的算术平均值。
注2） 内外环的容许尺寸公差表示为经表面处理前的数值。
注3） 外圈的容许尺寸公差是被分割前的数值。
注4） 内环和外圈宽度(B 1 ，B)的公差设为相同，可从内环内径的公称尺寸中求得。

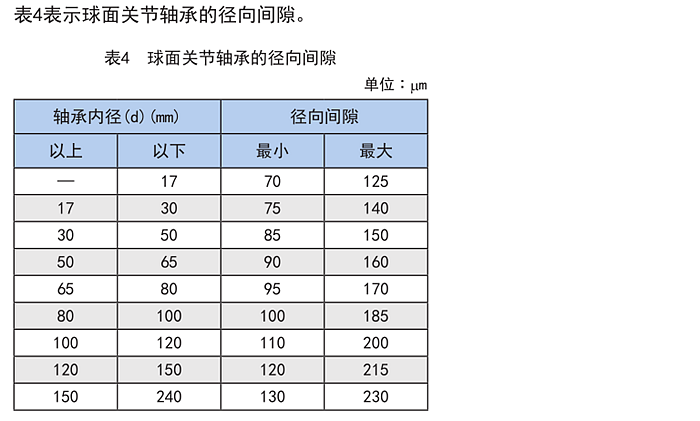

注1） 径向间隙表示为外圈被分割前的数值。
注2） 轴向间隙大约为径向间隙的2倍。
【使用】
（1） SA1、SB1的两个型号，请勿进行分解，请直接组装。分解可能导致功能损坏。
（2） 请不要让球面关节轴承掉落或者敲击。否则，可能导致划伤、破损。另外，受到冲击时，即使外观上看不见破损，也可能导致功能损坏。
（3） 接触产品时，请根据需要使用防护手套、安全鞋等防护用具，以确保安全。
【使用注意事项】
（1） 请注意防止切屑、冷却液等异物的进入。否则可能导致破损。
（2） 附着有切屑等异物时，请在清洗后重新封入润滑剂。
（3） 请不要强行将定位部品（销、键等）敲入产品中。可能造成滚动面的压痕，导致功能损坏。
（4） 安装构件的刚性及精度不足时，轴承载荷在局部集中，造成轴承性能显著降低。同时，关于支承座及底座的刚性·精度、固定螺栓的强度，请进行充分探讨。
【润滑】
（1） 关于润滑的详细情况。
（2） 请避免将不同的润滑剂混合使用。即使增稠剂相同的润滑脂，由于添加剂等不同，也可能相互之间产生不良影响。
（3） 要在经常产生振动的场所、无尘室、真空、低温·高温等特殊环境下使用时，请使用与规格·环境相匹配的润滑脂。
（4） 润滑脂的稠度随温度而变化。球面关节轴承的滑动阻力随稠度变化，请注意。
（5） 加脂后润滑脂的搅拌阻力，可能致使球面关节轴承的滑动阻力增大。请务必进行跑合运转，将润滑脂进行充分跑合后，运转机械。
（6） 加脂完成后，多余的润滑脂有可能向周围飞溅，请根据需要进行擦拭。
（7） 润滑脂随着使用时间的增长，性状劣化，润滑性能降低，所以需要根据使用频率点检并补充润滑脂。
（8） 使用条件和使用环境不同润滑时间间隔不同。请根据实际设备，确定最终的加脂时间间隔和加脂量。
【储存】
存放球面关节轴承时，请将其在THK的出厂包装的状态下存放在室内，并避免高温、低温和高度潮湿的环境。
【废弃】
请将产品作为工业废弃物进行恰当的废弃处理。
配合

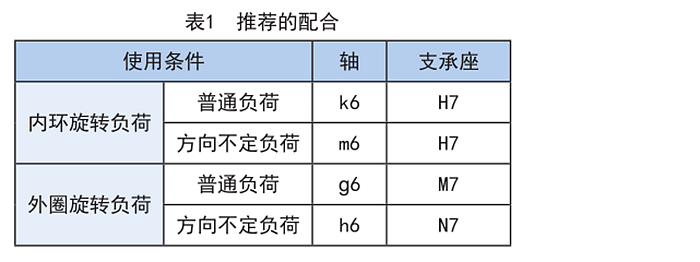

球面关节轴承和轴或支承座的配合根据使用条件来选择。推荐值如 表1 所示。
注1） 内环旋转时，如果与轴的配合是间隙配合，请事先对轴进行表面硬化处理。
注2） 当支承座为轻合金时，推荐采用N7。
【轴的设计】
内环内表面和轴采用间隙配合并且用于重负荷时，轴和内环内表面有产生滑动的可能。为了防止滑动，应使轴的表面硬度为58HRC或更高，表面粗糙度为Ra0.8或以下。
容许倾斜角
球面关节轴承的容许倾斜角根据轴的形状如 表2 所示。

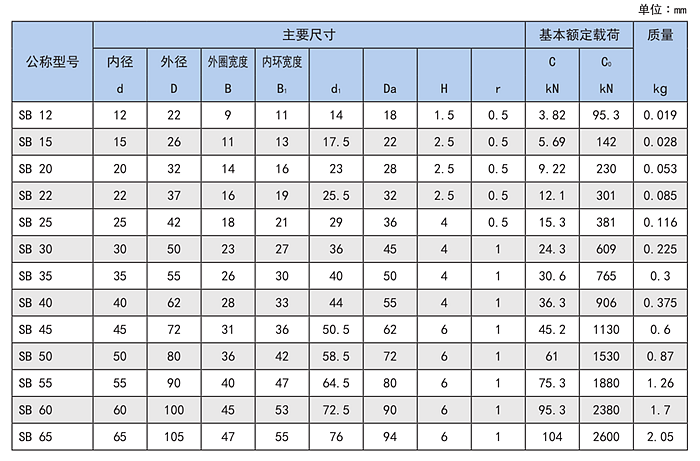

SB12 SB15 SB20 SB22 SB25 SB30 SB35 SB40 SB45 SB50 SB55 SB60 SB65

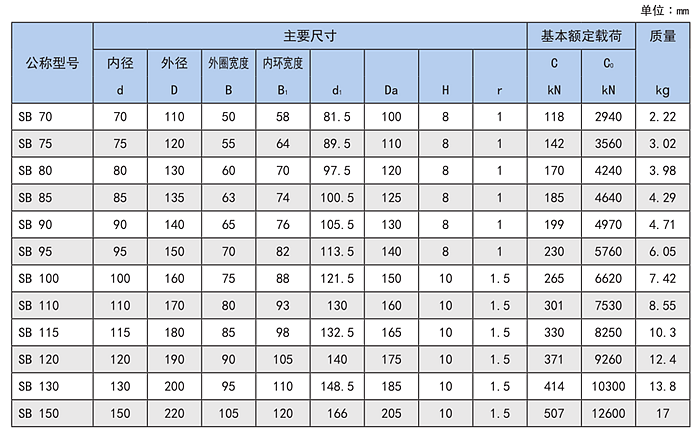

SB70 SB75 SB80 SB85 SB90 SB95 SB100 SB110 SB115 SB120 SB130 SB150

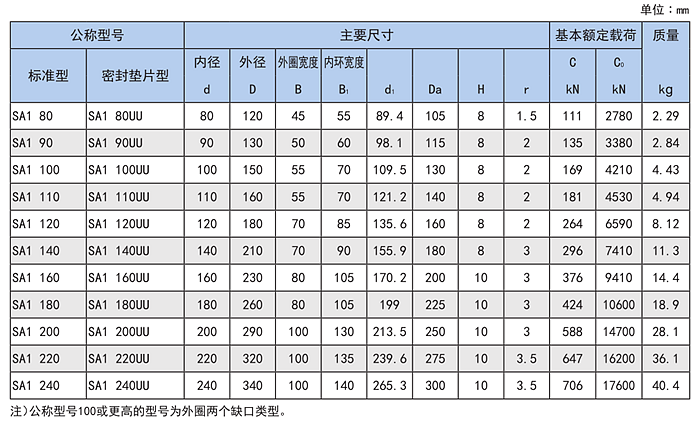

SA112 SA115 SA117 SA120 SA125 SA130 SA135 SA140 SA145 SA150 SA160 SA170
SA180 SA190 SA1100 SA1110 SA1120 SA1140 SA1160 SA1180 SA1200 SA1220 SA1240
