优势特点：直线轴承LMH6高旋转精度在垂直排列的滚柱间装有间隔保持器防止了滚柱的相互摩擦所以能防止旋转扭矩的增加。即使被施加预压 THK轴承也能获得稳定的旋转运动.
|
公称型号 标准型 |
钢球列 | 主要尺寸 | ||||||||
| 内径直径 | 外径 | 长度 | 法兰直径 | |||||||
| dr | D |
公差
|
L | 公差 | D1 | 公差 | ||||
| 公差 | ||||||||||
| LMH6 | 4 | 6 |
±0 -0.009 |
12 |
0 -0.011 |
19 |
±0 -0.2 |
28 |
0 -0.2 |
|

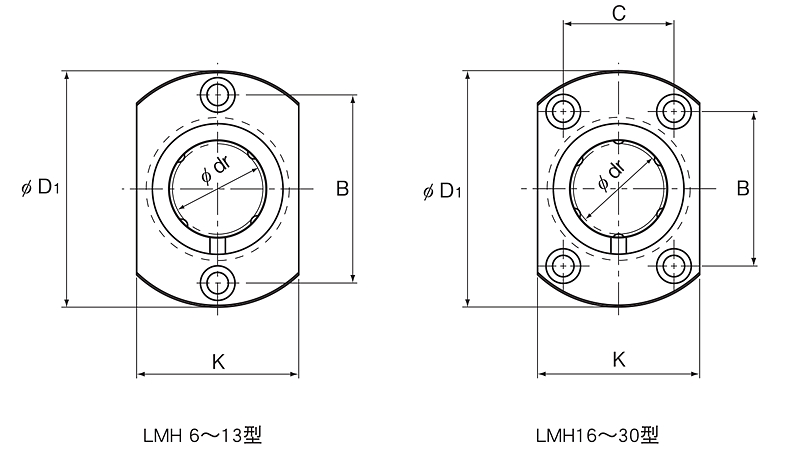

| 主要尺寸 |
法兰
垂直度 |
偏心度 （最大） μm |
径向 间隙 公差 μm |
基本额定载荷 |
质量 g |
|||||
| K | H | B | C |
安装孔 d1xd2xh |
C N |
C0 N |
||||
| 18 | 5 | 20 | - | 3.4x6.5x3.3 | 12 | 12 | -5 | 206 | 265 | 18 |
按滚动轴承结构类型分类
1、 THK轴承LMH6按其工作时能否调心,分为:
（1） 调心轴承++++滚道是球面形的,能适应两滚道轴心线间的角偏差及角运动的轴承;
（2） 非调心轴承(刚性轴承)++++能阻抗滚道间轴心线角偏移的轴承。
2、 直线轴承按其滚动体的种类，分为：
（1）球轴承++++滚动体为球：
（2） 滚子轴承++++滚动体为滚子。滚子轴承按滚子种类，又分为： 圆柱滚子轴承----滚动体是圆柱滚子的轴承，圆柱滚子的长度与直径之比小于或等于3 ；滚针轴承++++滚动体是滚针的轴承，滚针的长度与直径之比大于3，但直径小于或等于5mm; 圆锥滚子轴承----滚动体是圆锥滚子的轴承; 调心滚子轴承一一滚动体是球面滚子的轴承。
3、THK轴承LMH6按其所能承受的载荷方向或公称接触角的不同，分为：
（1）向心轴承++++主要用于承受径向载荷的滚动轴承，其公称接触角从0到45。按公称接触角不同，又分为：径向接触轴承----公称接触角为0的向心轴承：向心角接触轴承++++公称接触角大于0到45的向心轴承。
（2） 推力轴承++++主要用于承受轴向载荷的滚动轴承，其公称接触角大于45到90。按公称接触角不同又分为： 轴向接触直线轴承----公称接触角为90的推力轴承：推力角接触轴承++++公称接触角大于45但小于90的推力轴承。
4、 轴承按滚动体的列数,分为:
（1）单列轴承++++具有一列滚动体的轴承;
（2） 双列轴承++++具有两列滚动体的轴承;
（3）多列轴承++++具有多于两列滚动体的轴承,如三列、四列轴承。
5、THK轴承按其结构形状(如有无装填槽,有无内、外圈以及套圈的形状,挡边的结构,甚至有无保持架等)还可以分为多种结构类型。
6、 直线轴承按其部件能否分离,分为：
（1）可分离轴承++++具有可分离部件的轴承；
（2）不可分离轴承++++轴承在最终配套后,套圈均不能任意自由分离的轴承。
直线轴承LMH6高旋转精度在垂直排列的滚柱间装有间隔保持器,防止了滚柱的相互摩擦,所以能防止旋转扭矩的增加。即使被施加预压, THK轴承也能获得稳定的旋转运动.
