优势特点：THK交叉滚柱轴环系列优点：因在垂直排列的滚柱间装有间隔保持器，防止了滚柱的侧倒或滚柱的相互摩擦，所以能防止旋转扭矩的增加。另外 ，与以往使用铁板保持器的类型相比 ，不会发生滚柱的一方接触现象或锁死现象。
在交叉滚柱轴环中，因圆筒形滚柱在呈90°的V形沟槽滚动面上通过间隔保持器被相互垂直地排列。这种设计使得单个轴承就可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。尽管内外环的尺寸被最小限度地小型化，但是交叉滚柱轴环仍具有高刚性，所以最适合于工业用机器人的关节部或旋转部、加工中心机的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、测量仪、IC制造装置等的用途。
【高旋转精度】
因在垂直排列的滚柱间装有间隔保持器，防止了滚柱的侧倒或滚柱的相互摩擦，所以能防止旋转扭矩的增加。另外 ，与以往使用铁板保持器的类型相比 ，不会发生滚柱的一方接触现象或锁死现象。即使被施加予压，也能获得稳定的旋转运动。并且，因内环或外圈是分割的构造，轴承间隙可调整。另外，即使被施加予压，也能获得高精度的旋转运动。
【操作容易】
被分割的内环或外环，在装入滚柱和间隔保持器后，与交叉滚柱轴环固定在一起，以防止互相分离，故安装交叉滚柱轴环时操作十分简单。
【防止滚柱侧倒】
通过间隔保持器使滚柱间的相互摩擦消失 ， 还防止了滚柱的侧倒，从而能获得稳定的旋转扭矩。
【大幅度地提高了刚性（比传统型号提高3～4倍）】
与使用双列薄形角接触球轴承不同，由于滚柱为交叉排列，因此只用1个交叉滚柱轴环就可承受各个方向的负荷。并且与传统型号相比，刚性被提高了3～4倍。
【大负荷容量】
(1) 与以往的铁板保持器相比，间隔保持器可增大滚柱的有效接触长度，从而大幅提高了负荷容量。同时，间隔保持器对每个滚柱的全长进行保持导向，但是在以往配有保持器的型号中滚柱的导向部只有滚柱中央1点。这种一点接触不能有效地防止滚柱的倾斜。
(2) 在传统型号中，如下图所示，外圈侧和内环侧的负荷区域相对于滚柱长度的中央为不对称结构。因而，随著负荷的增大，力矩也增大，引起端面接触。此外，由于摩擦阻力增大，从而不能进行平稳的旋转运动，磨损也将加快。
(2) 在传统型号中，如下图所示，外圈侧和内环侧的负荷区域相对于滚柱长度的中央为不对称结构。因而，随著负荷的增大，力矩也增大，引起端面接触。此外，由于摩擦阻力增大，从而不能进行平稳的旋转运动，磨损也将加快。
【使用】
(1) 被分割成两部分的内环或外圈，在交货时使用特殊的铆钉、螺栓或螺母紧固到位。在将其安装到系统时，不要将其拆卸。此外，如果安装间隔保持器错误，将会严重影响系统的旋转性能。请勿拆卸轴承。
(2) 内环或外圈的匹配标记 ， 可能会略有偏差。因此，在插入支撑座前，请松开用于固定内环或外圈的螺栓，然后使用塑料锤等校正偏差后再进行装配。（要让固定铆钉在支撑座之后。）
(3) 在安装或拆卸交叉滚柱轴环时，请勿施加力给固定铆钉或螺栓。
(4) 当安装固定法兰时，要考虑安装部件的尺寸公差，使得法兰从侧面牢固地保持住内环和外圈。
(5) 交叉滚柱轴环落下或受敲击可能会造成破损 ， 请加以注意。此外，如果受到外力撞击，则即使外观看不出破损也可能造成功能的损失，也请加以注意。
【润滑】
(1) 由于交叉滚柱轴环均注入有优质的锂皂基润滑脂2号，可以不必补充油脂就开始使用。但是，此产品需要定期润滑，因为与普通的滚柱轴承相比，其内部空间容积较小，并且由于其为滚动接触结构，滚柱需要经常润滑。
为了补充油脂 ， 加工有润滑孔，其与设置于内外环的油槽相通。至于润滑周期 ， 即使在使用频率较低的情况下，也通常应每6个月至12个月补充属于相同系列的油脂，以使油脂分布于轴承的整个内部结构。
另外，如果轴承中充满油脂，由于油脂的粘滞阻力会使初始旋转扭矩暂时增加；但是，随着多余的油脂会流出密封挡板之外，扭矩会在短期内就恢复到正常水平。但薄型产品不具有油槽，请在支撑座内径一侧设置油槽以供润滑。
(2) 请避免将性状不同的油脂混合在一起使用。
(3) 在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时 ， 有可能无法使用通常的油脂，详细情况请向THK咨询。
(4) 要使用特殊的油脂时，请事先向THK咨询。
【使用注意事项】
(1) 异物进入后可能引起功能的损失，所以请防止灰尘、切削屑等异物的进入系统。
(2) 要超过80℃使用时，请向THK咨询。
(3) 要在冷却剂可能进入交叉滚柱轴环内部的环境下使用时，请事先向THK咨询。
(4) 灰尘、锯粉等异物附着时，请用干净的白煤油清洗后重新注入油脂。
(5) 要在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时，请向THK咨询。
交叉滚柱轴环的精度和容许尺寸公差按照表4至表13所述来进行制造。
USP级系列的精度规格
【交叉滚柱轴环USP级系列的旋转精度例】
USP级系列的旋转精度实现了超超精密级,超过了世界最高的精度标准,如JIS等级2、ISO等级2、DIN P2和AFBMA ABEC9。
【精度规格】
交叉滚柱轴环RB型和RE型的USP级系列的振摆精度按照表14制造。
安装交叉滚柱轴环时，请按以下步骤进行。
【安装前部件的检查】
将支撑座或其它安装部件彻底清洗干净，并确认是否有毛刺或毛边。
【将交叉滚柱轴环插入支撑座或轴里】
由于是薄壁轴承，插入时易发生倾斜。为了防止这种现象，请一边保持水平，一边用塑料锤均匀敲打，一点一点地将交叉滚柱轴环仔细插入支撑座内或轴上，直到通过声音确认与基准面完全紧靠时为止。
【固定法兰的安装】
(1) 将固定法兰放置在交叉滚柱轴环上。摇动固定法兰几次，使其与螺栓孔的位置相吻合。
(2) 将固定螺栓插入孔内。用手转动螺栓时，确认没有因螺栓孔偏离而引起螺栓难以拧入。
(3) 如图1所示，固定螺栓的锁紧由不完全锁紧到全锁紧可分成3～4个阶段，按对角线上的顺序反复拧紧。在拧紧分割的内环或外圈时，将一体型的外圈或内环稍微转动一些，就能修正内外环与主体的偏离。
RU42 RU66 RU85 RU124 RU148 RU178 RU228 RU297 RU445
RB2008 RB2508 RB3010 RB3510 RB4010 RB4510 RB5013 RB6013 RB7013 RB8016 RB9016 RB10016 RB10020 RB11012 RB11015 RB11020 RB12016 RB12025 RB13015 RB13025
RB14016 RB14025 RB15013 RB15025 RB15030 RB16025 RB17020 RB18025 RB19025 RB20025 RB20030 RB20035 RB22025 RB24025 RB25025 RB25030 RB25040 RB30025 RB30035 RB30040 RB35020
RB40035 RB40040 RB45025 RB50025 RB50040 RB50050 RB60040 RB70045 RB80070 RB90070 RB1000110 RB1250110
RE2008 RE2508 RE3010 RE3510 RE4010 RE4510 RE5013 RE6013 RE7013 RE8016 RE9016 RE10016 RE10020 RE11012 RE11015 RE11020 RE12016 RE12025 RE13015 RE13025
RE14016 RE14025 RE15013 RE15025 RE15030 RE16025 RE17020 RE18025 RE19025 RE20025 RE20030 RE20035 RE22025 RE24025 RE25025 RE25030 RE25040 RE30025 RE30035 RE30040 RE35020
RE40035 RE40040 RE45025 RE50025 RE50040 RE50050 RE60040
RB10020USP RE10020USP RB12025USP RE12025USP RB15025USP RE25025USP RB20030USP RE20030USP RB25030USP RE25030USP RB30035USP RE30035USP RB40040USP RE40040USP RB50040USP RE50040USP RB60040USP RE60040USP
RA5008 RA6008 RA7008 RA8008 RA9008 RA10008 RA11008 RA12008 RA13008 RA14008 RA15008 RA16013 RA17013 RA18013 RA19013 RA20013

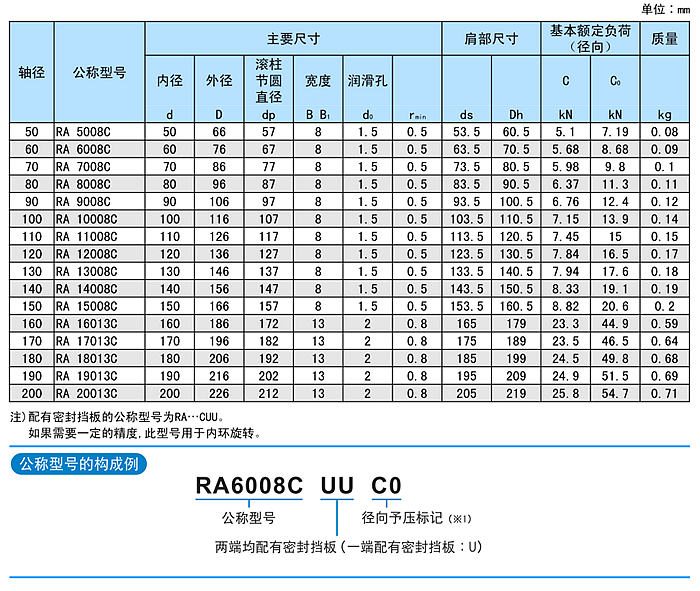

RA5008C RA6008C RA7008C RA8008C RA9008C RA10008C RA11008C RA12008C RA13008C RA14008C RA15008C RA16013C RA17013C RA18013C RA19013C RA20013C
