优势特点：交叉滚柱导轨VR15-1000x27Z的最大行程为640mm，由两根具有V型滚道的导轨滚子保持架圆柱滚子等组成. 不过THK交叉导轨的有效行程受限，不像直线导轨那样想留多长就留多长，在有限的行程内，交叉导轨的往复直线运动精度远高于直线导轨SP级。

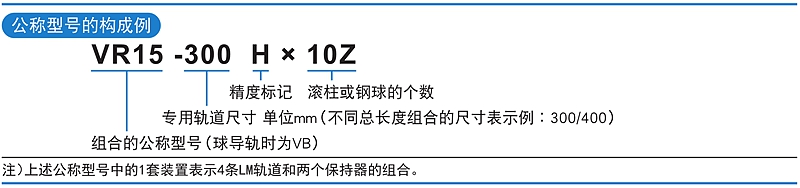

| 公称型号 |
最大 行程 |
主要尺寸 | ||||||||
| 组合尺寸 | 安装尺寸 | |||||||||
| M | A | L0 | n x F | G | B | C | S | d | ||
| VR15-1000x27Z | 640 |
71 (71.11) |
36 | 1000 | 9x100 | 50 | 34.4 | 14 | M12 | 10.5 |
| 主要尺寸 |
容许预压量 δ μm |
基本额定载荷 （每个滚珠） |
质量 （轨道） kg/m |
||||||||
| 安装尺寸 |
滚珠 数量 Z |
Cz kN |
Coz kN |
||||||||
| D |
h |
T | Da | R | g | P | |||||
| 17.5 | 10.2 | 6 |
15 (15.081) |
680 | 15 | 25 | 27 | -16 | 27.9 | 26.8 | 8.3 |
交叉滚柱导轨使用和保养
交叉滚柱导轨又称滚柱导轨，滚柱导轨是带有锯床或者锯条的圆柱形的导轨，主要是在两个圆柱之间安插了带有锯床或者锯条的导轨，并且，还带有左右的向臂，可以保证圆柱形导轨的运行和平衡。并且，滚柱导轨作为一种新型的导轨类型作用比直线导轨的性能要好很多，而且在保持平衡的情况上，要比直线导轨好很多。
THK滚柱导轨VR15-1000x27Z在操作起来十分的方便，组成的零件结构十分简单，操作起来简单易行，可以十分方便的调节通入两个圆柱之间的力臂和底座之间的角度，能够很好地配合机器的运作。并且，在机器运作的时候，能够完全保证机床的切削面的垂直度，生产出来的机床的质量也是十分好的。
THK滚柱导轨VR15-1000x27Z在使用方面有很好的适应性，可以和各种类型的机器进行切合，可以适应任何机器的工作，因此，滚柱导轨可以在多方面为人们提供方便。
交叉滚柱导轨使用的时候要注意保养好，可以涂抹上黄油等保养的涂料来使滚柱导轨保持光滑，在下一次使用的时候可以能够更好的使用，保证工作的顺利进行。滚柱导轨在使用的时候没有规定的配用仪器，因此在使用的时候很方便，不用专门买些什么仪器来配滚柱导轨，这是滚柱导轨的一个优势。滚柱导轨可以在滚珠直线轴承或者铜或者钢的轴套的配置之下使用，比起直线导轨，线性导轨要好用的多。因此，很多人都会选择圆形导轨。
交叉滚柱导轨VR15-1000x27Z的最大行程为640mm，由两根具有V型滚道的导轨滚子保持架圆柱滚子等组成. 不过THK交叉导轨的有效行程受限，不像直线导轨那样想留多长就留多长，在有限的行程内，交叉导轨的往复直线运动精度远高于直线导轨SP级。
