优势特点：交叉滚柱导轨VR6-660x41Z的最大行程为376mm，由两根具有V型滚道的导轨滚子保持架圆柱滚子等组成.交叉导轨的精度远高于直线导轨。一般一套交叉导轨要替换的是两条直线导轨，成本方面不太好对比。
| 公称型号 |
最大 行程 |
主要尺寸 | ||||||||
| 组合尺寸 | 安装尺寸 | |||||||||

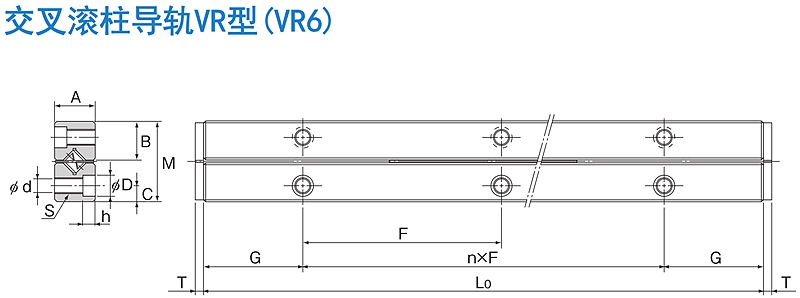

| M | A | L0 | n x F | G | B | C | S | d | ||
| VR6-600x41Z | 376 | 30 | 15 | 600 | 11x50 | 25 | 14.4 | 6 | M6 | 5.2 |
| 主要尺寸 |
容许预压量 δ μm |
基本额定载荷 （每个滚珠） |
质量 （轨道） kg/m |
||||||||
| 安装尺寸 |
滚珠 数量 Z |
Cz kN |
Coz kN |
||||||||
| D |
h |

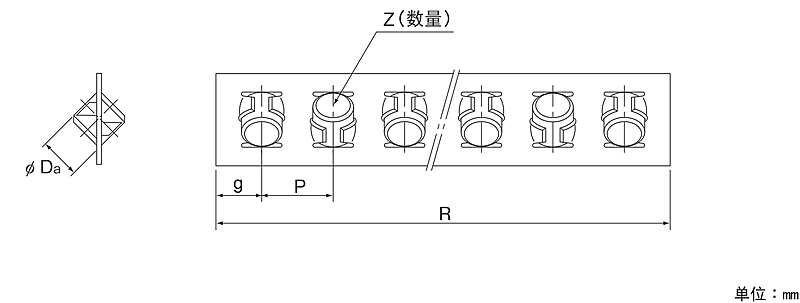

T | Da | R | g | P | |||||
| 9.5 | 5.2 | 3.2 | 6 | 41 | 6 | 10 | 41 | -7 | 3.78 | 3.78 | 1.5 |
交叉导轨替换直线导轨考虑因素
THK交叉导轨VR6-660x41Z的安装高度更低，由于是两副导轨平行安装组合成为一套，使得交叉导轨的机台整体性要好于直线导轨，倾覆力矩也高于直线导轨。因此运作起来的机台稳定性远高于直线导轨。
交叉滚柱导轨是由两根具有V型滚道的导轨滚子保持架圆柱滚子等组成，相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上往复运动，可承受各个方向的载荷，实现高精度、平稳的直线运动！
不过THK交叉导轨VR6-660x41Z的有效行程受限，不像直线导轨那样想留多长就留多长，在有限的行程内，交叉导轨的往复直线运动精度远高于直线导轨SP级。因此可以说交叉导轨的精度远高于直线导轨。一般一套交叉导轨要替换的是两条直线导轨，成本方面不太好对比。
综上所述，考虑用交叉导轨替换直线导轨的时候，1考虑有效行程，2考虑精度，3，考虑安装尺寸。
交叉滚柱导轨VR6-660x41Z的最大行程为376mm，由两根具有V型滚道的导轨滚子保持架圆柱滚子等组成.交叉导轨的精度远高于直线导轨。一般一套交叉导轨要替换的是两条直线导轨，成本方面不太好对比。
