优势特点：交叉滚柱导轨VR2-105x18Z的最大行程为64mm，由两根具有V型滚道的导轨滚子保持架圆柱滚子等组成。在THK滚柱导轨中，各滚子被保持架分开，由于保持架中的滚子袋与滚子是面接触，有良好的润滑油保持性.

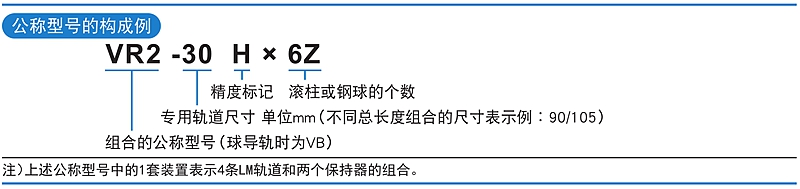

| 公称型号 |
最大 行程 |

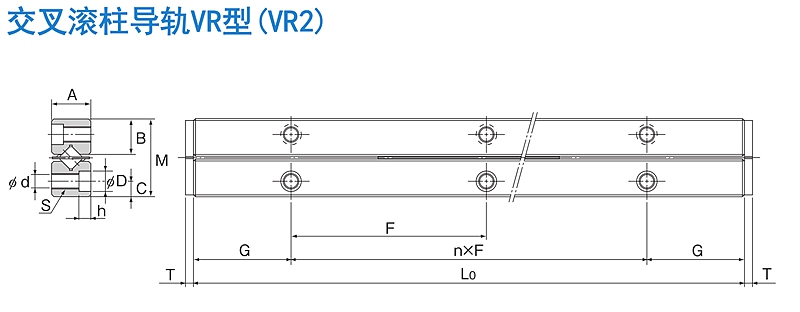

主要尺寸 | ||||||||
| 组合尺寸 | 安装尺寸 | |||||||||
| M | A | L0 | n x F | G | B | C | S | d | ||
| VR2-105x18Z | 64 | 12 | 6 | 105 | 6x15 | 7.5 | 5.6 | 2.5 | M3 | 2.55 |
| 主要尺寸 |
容许预压量 δ μm |
基本额定载荷 （每个滚珠） |
质量 （轨道） kg/m |
||||||||
| 安装尺寸 |
滚珠 数量 Z |
Cz kN |
Coz kN |
||||||||

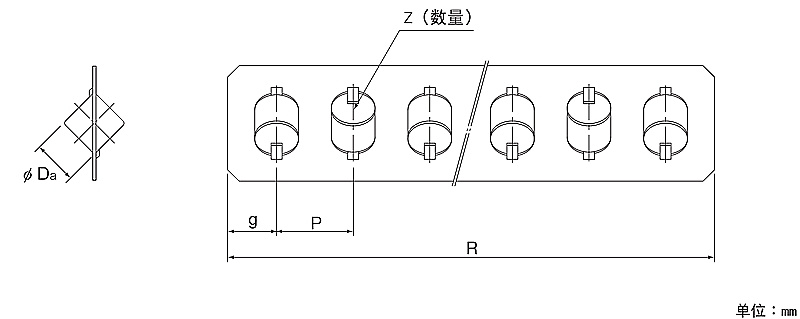

| D |
h |
T | Da | R | g | P | |||||
| 4.4 | 2 | 1.5 | 2 | 73 | 2.5 | 4 | 18 | -3 | 0.276 | 0.271 | 0.23 |
交叉滚柱导轨简介和应用
交叉滚柱导轨VR2-105x18Z是由精密滚柱相互垂直排列在保持架上，并在两根专用轨道上的90°V形槽内滚动移动的小型高刚性直线运动系统。
由两列THK滚柱导轨平行组合的运动，使导轨能承受4个方向的负荷；具有低摩擦、高精度有限直线运动；运动轻快摩擦力小，稳定性好。独特的滚柱保持方法，使滚柱的有效接触面积大，弹性变形量小；由于滚柱的节距间隔短，滚珠数量多，从而刚性增强使用寿命变长。
交叉滚柱导轨VR2-105x18Z被广泛使用在各种测量仪、数控机床、光学测量设备、光学工作台、磨刀机、X射线装置及印刷基板钻孔机等精密机器的滑座部分。
交叉滚柱导轨VR2-105x18Z的最大行程为64mm，由两根具有V型滚道的导轨滚子保持架圆柱滚子等组成。在THK滚柱导轨中，各滚子被保持架分开，由于保持架中的滚子袋与滚子是面接触，有良好的润滑油保持性.
