优势特点：THK交叉滚柱导轨VR1-20x5Z的最大行程为12mm，由两根具有V型滚道的导轨滚子保持架圆柱滚子等组成。广泛使用在半导体设备、LED封装设备、各种测量仪、印刷基板钻孔机等精密机器、或光学测量设备、光学工作台、操纵机构、X射线装置等的滑座部分。

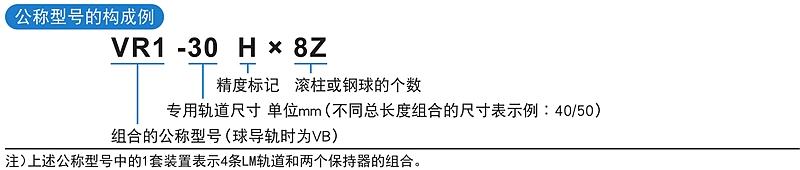

| 公称型号 |
最大 行程 |
主要尺寸 | ||||||||
| 组合尺寸 | 安装尺寸 | |||||||||

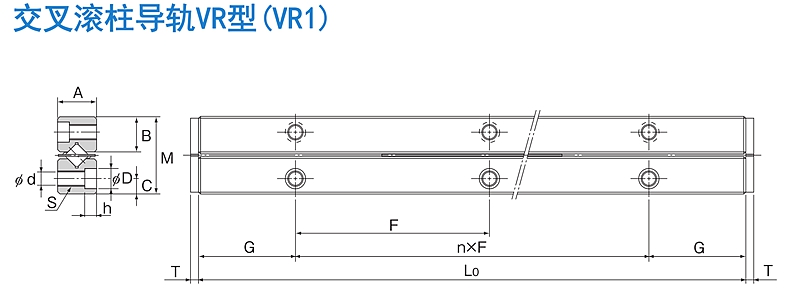

| M | A | L0 | n x F | G | B | C | S | d | ||
| VR1-20x5Z | 12 | 8.5 | 4 | 20 | 1x10 | 5 | 3.9 | 1.8 | M2 | 1.65 |
| 主要尺寸 |
容许预压量 δ μm |
基本额定载荷 （每个滚珠） |
质量 （轨道） kg/m |
||||||||
| 安装尺寸 |
滚珠 数量 Z |
Cz kN |
Coz kN |
||||||||
| D |
h |

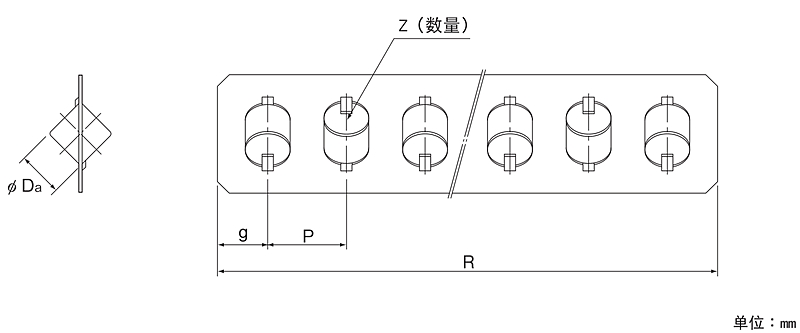

T | Da | R | g | P | |||||
| 3 | 1.4 | 1.6 | 1.5 | 14 | 2 | 2.5 | 5 | -2 | 0.152 | 0.153 | 0.11 |
交叉滚柱导轨结构与应用
在VR型交叉滚柱导轨VR1-20x5Z中，精密滚柱互相直交地组合在一起的滚柱保持器与设置在专用轨道上的90°V形沟槽滚动面组合起来使用。通过将2列滚柱导轨平行地装配，使导轨系统能承受4个方向的负荷。而且，因能向交叉滚柱导轨施加予压，从而能获得无间隙且高刚性、动作轻快的滑动机构。
不过THK交叉导轨VR1-20x5Z的有效行程受限，不像直线导轨那样想留多长就留多长，在有限的行程内，交叉导轨的往复直线运动精度远高于直线导轨SP级。因此可以说交叉导轨的精度远高于直线导轨。一般一套交叉导轨要替换的是两条直线导轨，成本方面不太好对比。
THK交叉导轨和球导轨被广泛使用在办公设备及其外部设备、各种测量仪、印刷基板钻孔机等精密机器、或光学测量设备、光学工作台、操纵机构、X射线装置等的滑座部分。
THK交叉滚柱导轨VR1-20x5Z的最大行程为18mm，由两根具有V型滚道的导轨滚子保持架圆柱滚子等组成。广泛使用在半导体设备、LED封装设备、各种测量仪、印刷基板钻孔机等精密机器、或光学测量设备、光学工作台、操纵机构、X射线装置等的滑座部分。
