优势特点：THK滚针凸轮导向器CF20-A。螺柱直径20，外径52。把运动传递给紧靠其边缘移动的滚轮或在槽面上自由运动的针杆。这是双头螺柱头部设有螺丝刀槽或六角孔的普及型滚针凸轮导向器。
|
螺柱直径
d |
型号 | 主要尺寸 | ||||||||||||
|
外径
D |
外围宽度
C |
螺纹
G |
G1 |
B |
全长
B1 |
B2 |
B3 |
C1 |
d2 |
H |
rsmin |

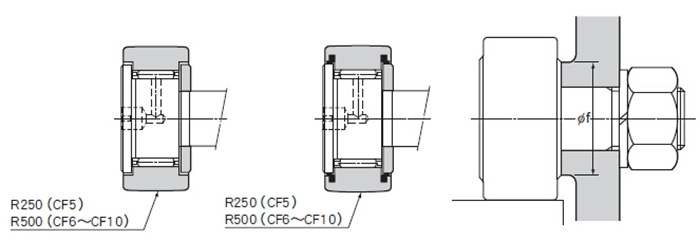

肩部尺寸 f （最小) |
||
| 20 | CF 20-A | 52 | 24 | M20×1.5 | 21 | 25.5 | 66 | 40.5 | 9 | 0.8 | 4 | 8 | 1 | 36 |
| 基本额定载荷 |
最大 容许载荷 FO KN |
轨迹负荷容量 | 极限转速 | 质量 | |||||||||
| 配有保持架 | 全滚子 |
圆筒形外圈 KN |
球面外圈 KN |
配有保持架 min-1 |
全滚子 min-1 |
保持架型 g |
全滚子型 g |
||||||
|
C KN |
C0 KN |
C KN |
C0 KN |
||||||||||
| 20.7 | 34.8 | 33.2 | 64.8 | 32.1 | 23.2 | 8.23 | 7000 | 3400 | 525 | 530 | |||
THK滚针凸轮导向器CF20-A用途
1.气阀杆的运动规律规定了凸轮的轮廓外形。当矢径变化的凸轮轮廓与气阀杆的平底接触时，气阀杆产生往复运动；而当以凸轮回转中心为圆心的圆弧段轮廓与气阀杆接触时，气阀杆将静止不动。因此，随着凸轮的连续转动，气阀杆可获得间歇的、按预期规律的运动。
2.当圆柱凸轮回转时，凹槽侧面迫使摆动从动件摆动，从而驱使与之相连的刀架运动。至于刀架的运动规律则完全取决于凹槽的形状。
THK滚针凸轮导向器CF20-A。螺柱直径20，外径52。把运动传递给紧靠其边缘移动的滚轮或在槽面上自由运动的针杆。
