优势特点：日本THK滚针凸轮导向器系列优点：滚针凸轮导向器是结构紧凑、具有高度刚性的带轴的轴承。其内部装有滚针轴承，在凸轮机构或直线运动中可作为导向滚轮使用。
THK滚针凸轮导向器是结构紧凑、具有高度刚性的带轴的轴承。其内部装有滚针轴承，在凸轮机构或直线运动中可作为导向滚轮使用。

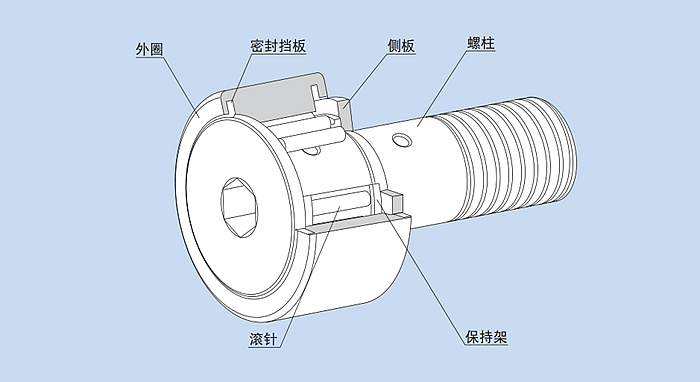

由于其外圈在与配合面直接接触同时作旋转运动，此产品以厚壁构造，在设计上能承受冲击负荷。另外，在外圈内部，装有带精密保持器的滚针，从而可防止产品侧倒，实现了优异的旋转性能，并且能够承受高速旋转。

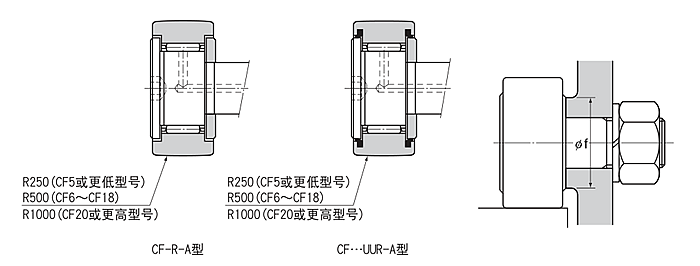

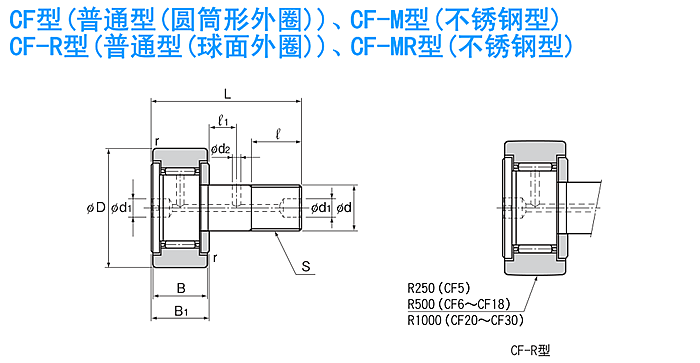

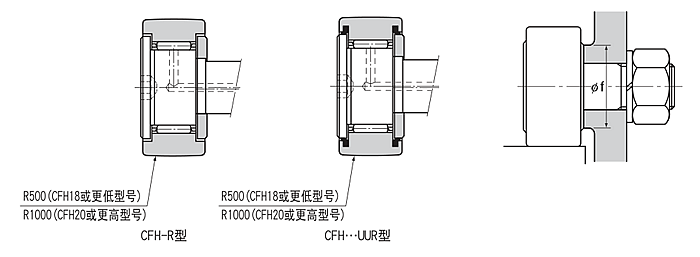

外圈外表面形状分为球面形和圆柱形。球面外圈易于吸收轴中心的变形，有助于减轻偏置负荷。
日本THK滚针凸轮导向器应用范围广泛 ， 例如自动机床、专用机床以及运载系统的凸轮机构、传输装置、书籍装订机、加工中心机的刀具交换装置、旋装工作台、自动喷涂机和自动仓库的滑动叉车等。

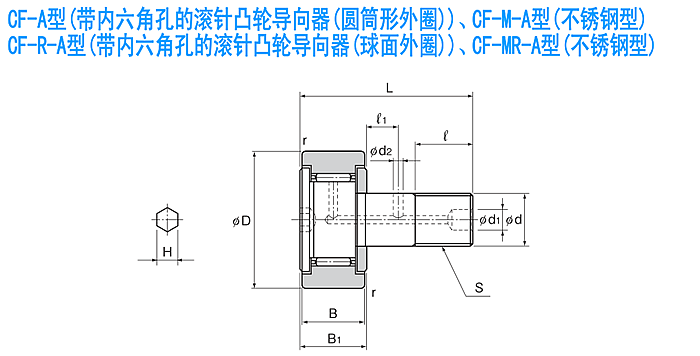

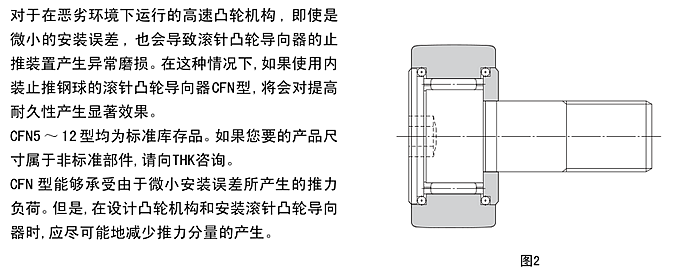

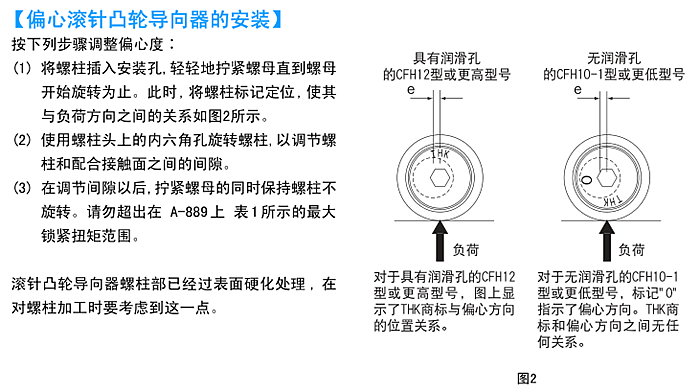

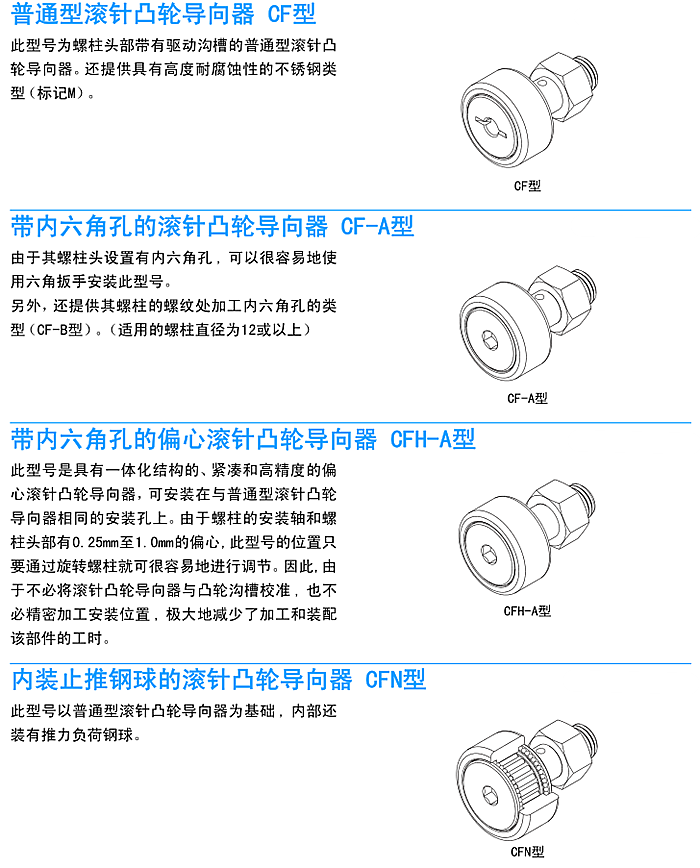

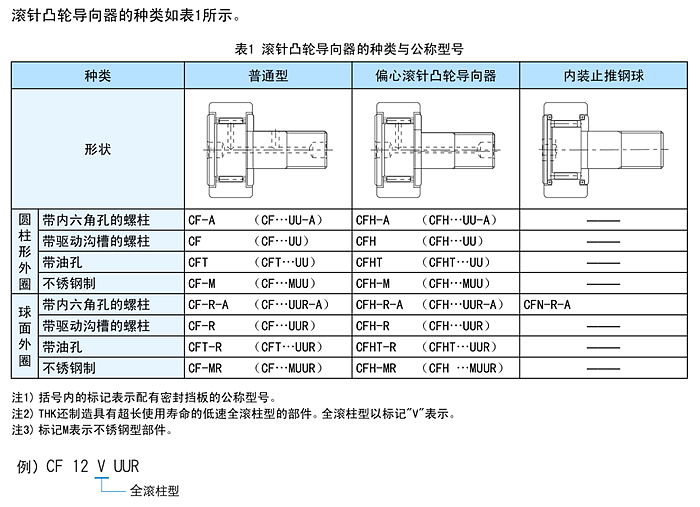

对于THK滚针凸轮导向器CF型、内装止推钢球的滚针凸轮导向器CFN型以及偏心滚针凸轮导向器CFH型，提供易于进行偏心调整的带内六角孔的螺柱。

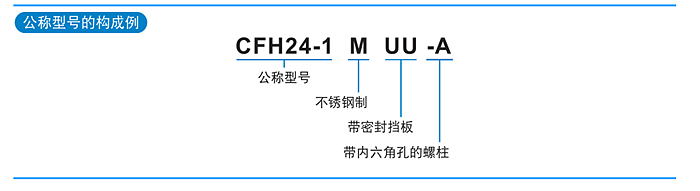

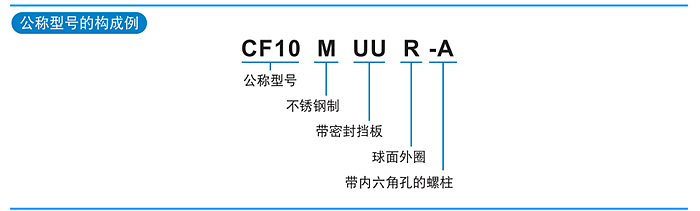

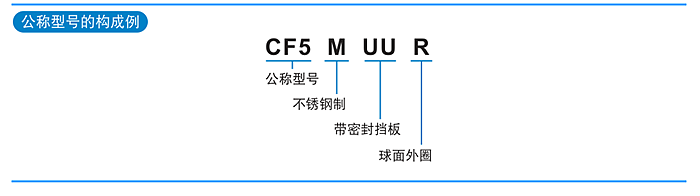

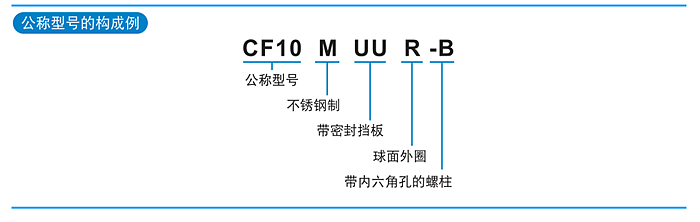

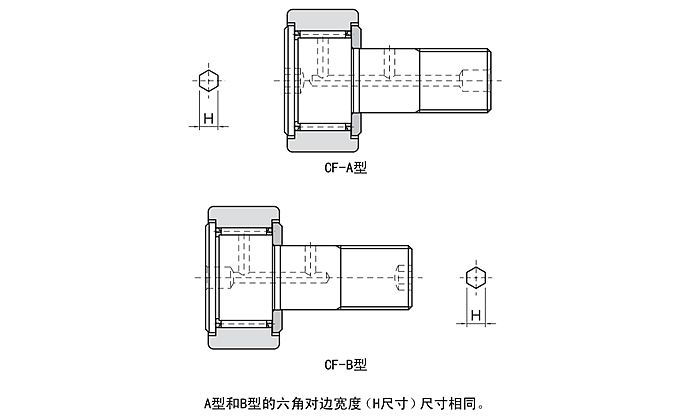

如果要求在螺柱头上加工内六角孔，则请在公称型号的末尾加上A；如果要求在螺柱的螺纹处加工内六角孔，则加上B（B适用于CF12型或其以上的型号）。

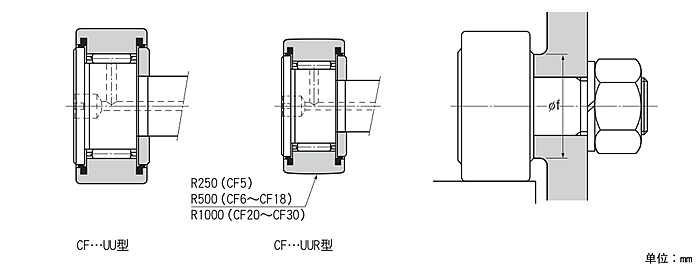

滚针凸轮导向器的型号包括配有密封挡板的类型（型号∶…UU）， 其中装有高度耐磨损的特殊合成橡胶密封挡板，从而防止异物进入滚针凸轮导向器的内部，以及防止润滑剂漏泄。
由于每个配有密封挡板的滚针凸轮导向器已注入有优质的锂皂基润滑脂2号，可以不必补充油脂就开始使用。但是，CFN型注入的是AFC油脂。
如果滚针凸轮导向器不配有密封挡板，则请从螺柱或内环上的润滑孔灌注油脂。但是，某些螺柱直径等于或小于10mm的型号不具有润滑孔，只在初期注入油脂，因此也就无法补充油脂，请加以注意。
适当的注入量为轴承内空间容积的三分之一至一半。润滑间隔时间视运行状况而定。但作为指导性的原则，对于配有保持器的类型是每6个月至2年补充一次相同系列的油脂，而对于全滚柱型，则每1个月至6个月补充一次油脂。
即使是配有密封挡板的类型（…UU）， 多余的油脂也会在初期运行阶段或在重新补充油脂之后渗漏。如果希望避免油脂污染机床周围的区域，可事先进行试运行，然后擦除渗漏的多余油脂。

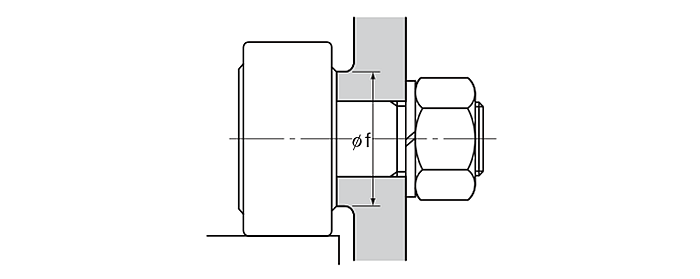

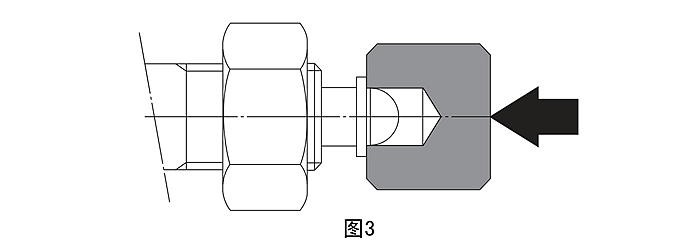

此外，在将专用的油嘴推入滚针凸轮导向器时，请使用如图3所示的夹具给油嘴的法兰施加压力。

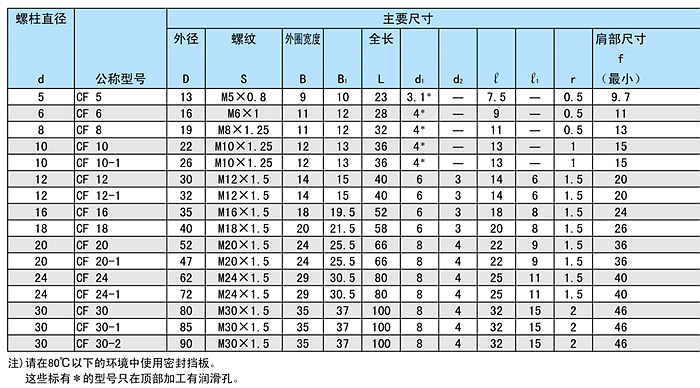

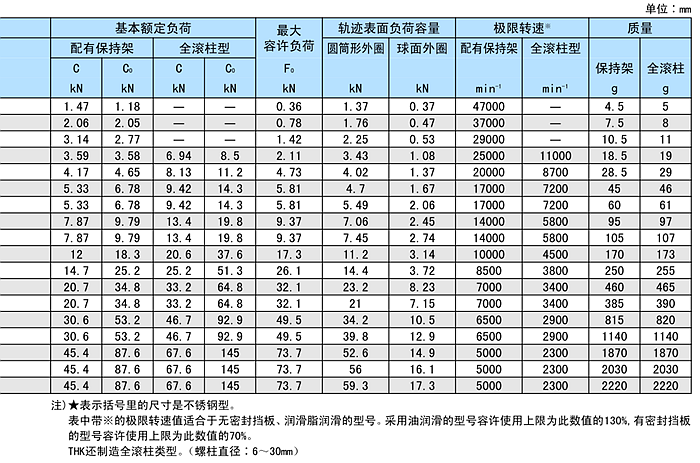

CF5 CF6 CF8 CF10 CF10-1 CF12 CF12-1 CF16 CF18 CF20 CF20-1 CF24 CF24-1 CF30 CF30-1 CF30-2

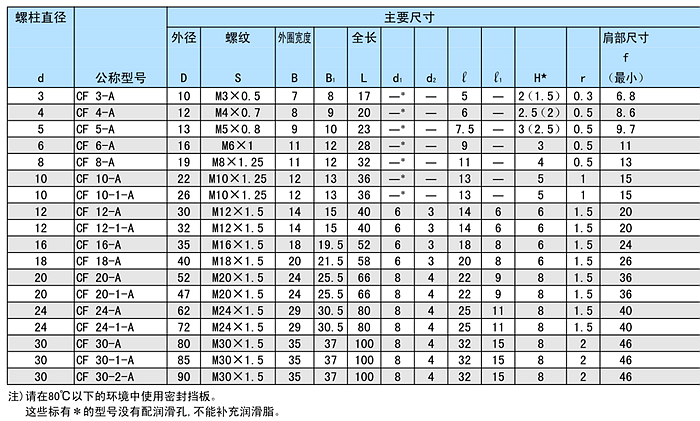

CF3-A CF4-A CF5-A CF6-A CF8-A CF10-A CF10-1-A CF12-A CF12-1-A CF16-A CF18-A CF20-A CF20-1-A CF24-A CF24-1-A CF30-A CF30-1-A CF30-2-A

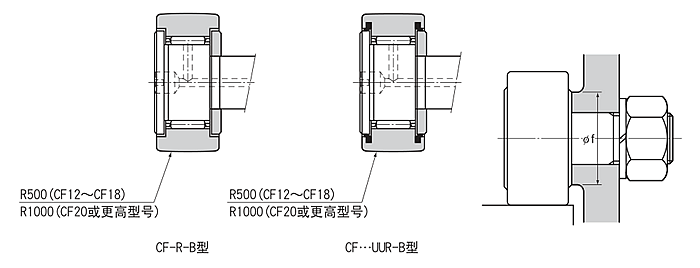

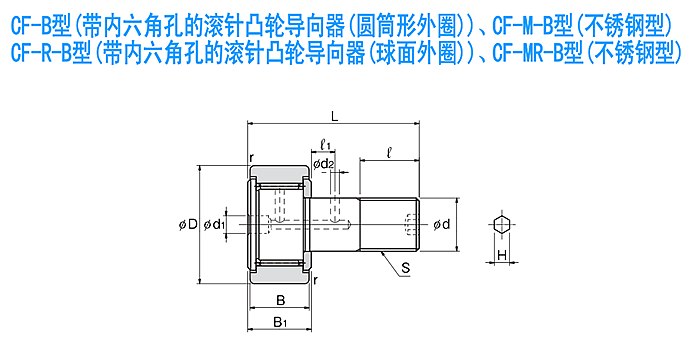

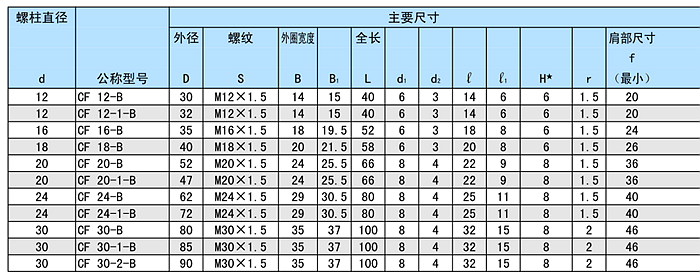

CF12-B CF12-1-B CF16-B CF18-B CF20-B CF20-1-B CF24-B CF24-1-B CF30-B CF30-1-B CF30-2-B

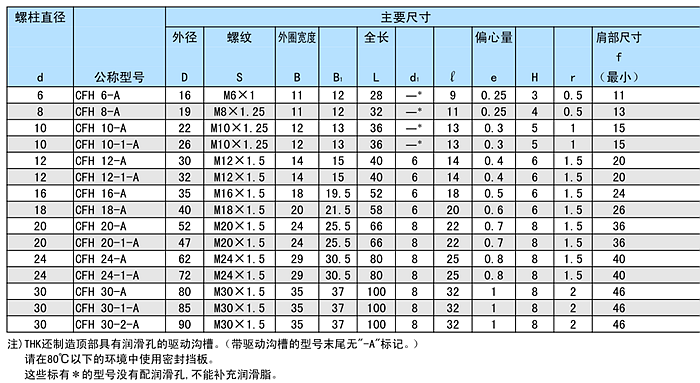

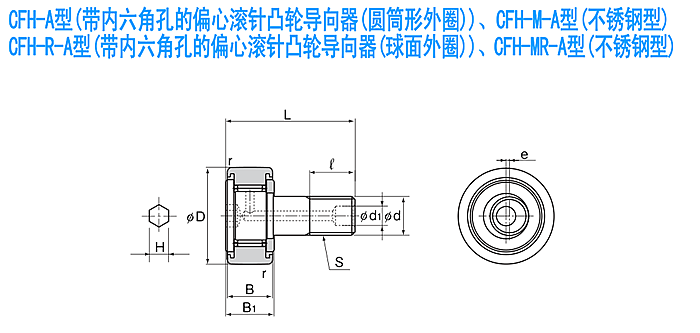

CFH6-A CFH8-A CFH10-A CFH10-1-A CFH12-A CFH12-1-A CFH16-A CFH18-A CFH20-A CFH20-1-A CFH24-A CFH24-1-A CFH30-A CFH30-1-A CFH30-2-A

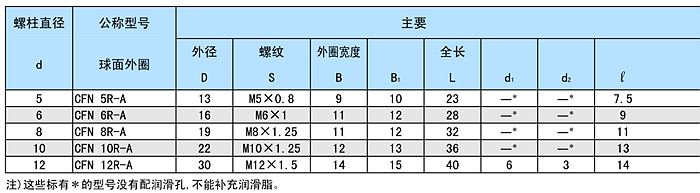

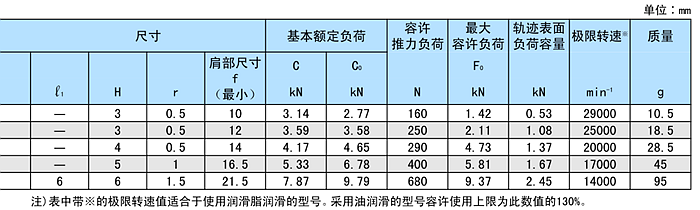

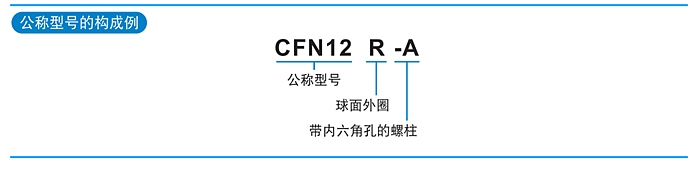

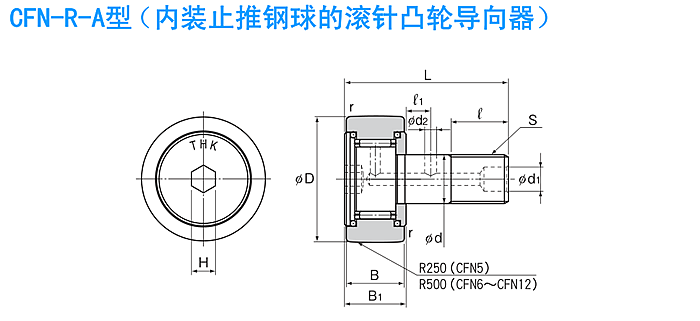

CFN5R-A CFN6R-A CFN8R-A CFN10R-A CFN12R-A

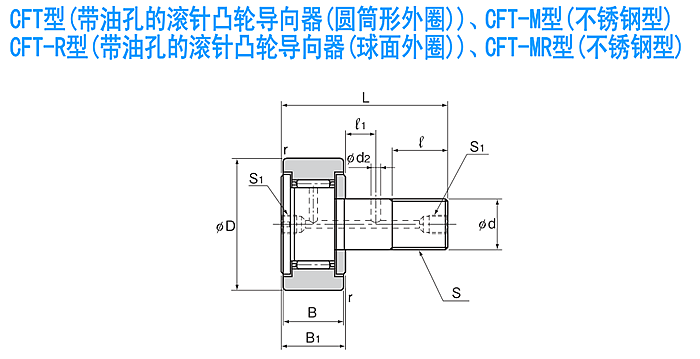

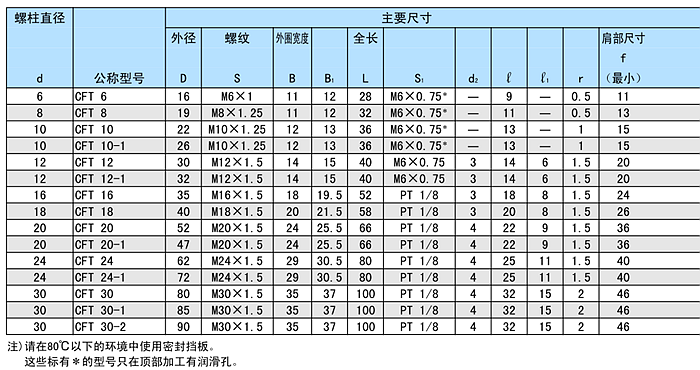

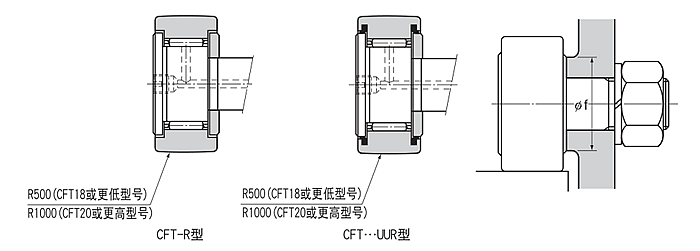

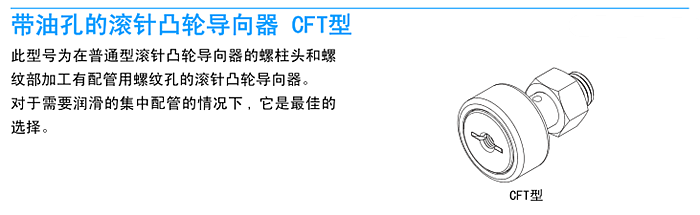

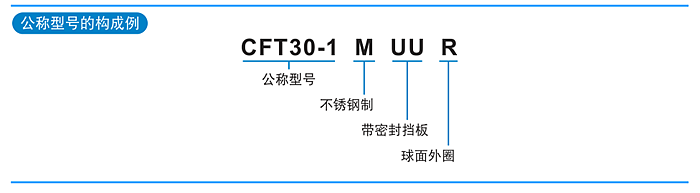

CFT6 CFT8 CFT10 CFT10-1 CFT12 CFT12-1 CFT16 CFT18 CFT20 CFT20-1 CFT24 CFT24-1 CFT30 CFT30-1 CFT30-2
