优势特点：日本THK滚柱导向器NAST30ZZ产品：滚柱导向器是一种结构紧凑、具有高度刚性的轴承系统。其内部装有滚针轴承，可作为凸轮盘和直线运动的导向滚轮使用。由于其外圈在与配合面直接接触同时作旋转运动，此产品以厚壁构造，在设计上能承受冲击负荷。

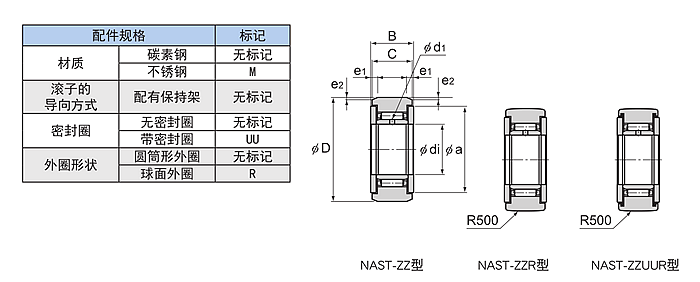

| 型号 | 主要尺寸 | 基本额定载荷 | 轨迹表面负荷容量 |
极限转速
min-1 |
质量
g |
|||||||||||
|
内径
di |
外径
D |
B |
C |
a |
e1 |
e2 |
油孔
d1 |
C
KN |
C0
KN |
圆筒形外圈
KN |
球面外圈
KN |
|||||
| NAST30 | 30 | 62 | 25 | 24.8 | 50.5 | 4 | 1.2 | 3.0 | 30.3 | 45.4 | 22.1 | 6.66 | 5500 | 400 | ||
日本THK滚柱导向器NAST30ZZ结构与特长
THK滚柱导向器NAST30ZZ是一种结构紧凑、具有高度刚性的轴承系统。其内部装有滚针轴承,可作为凸轮盘和直线运动的导向滚轮使用。
由于其外圈在与配合面直接接触同时作旋转运动,此产品以厚壁构造,在设计上能承受冲击负荷。
另外,在外圈内部,装有带精密保持器的滚针,从而可防止产品侧倒,实现了优异的旋转性能,并且能够承受高速旋转。
滚柱导向器分为2种类型∶分离型,其内外环可以分离；非分离型,其内外环不能分离。
外圈外表面形状分为球面形和圆柱形。球面外圈易于吸收轴中心的变形,有助于减轻偏置负荷。
THK滚柱导向器NAST30ZZ应用范围广泛,例如自动机床、专用机床以及运载系统的凸轮机构、传输装置、书籍装订机、加工中心机的刀具交换装置、旋装工作台、自动喷涂机和自动仓库的滑动叉车等。
