优势特点：日本THK滚柱导向器系列优点：滚柱导向器是一种结构紧凑、具有高度刚性的轴承系统。其内部装有滚针轴承，可作为凸轮盘和直线运动的导向滚轮使用。外圈外表面形状分为球面形和圆柱形。球面外圈易于吸收轴中心的变形，有助于减轻偏置负荷。
滚柱导向器是一种结构紧凑、具有高度刚性的轴承系统。其内部装有滚针轴承，可作为凸轮盘和直线运动的导向滚轮使用。

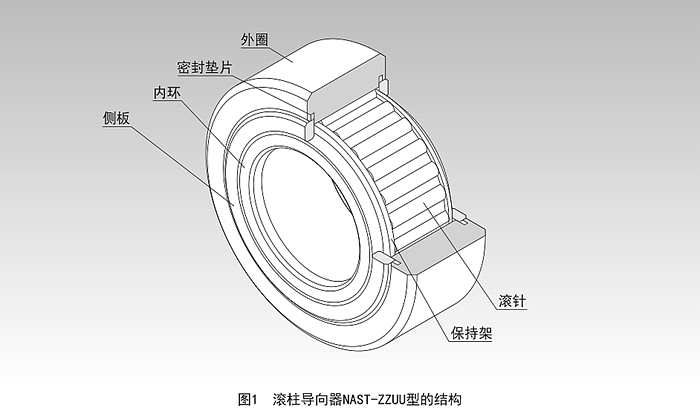

由于其外圈在与配合面直接接触同时作旋转运动，此产品以厚壁构造，在设计上能承受冲击负荷。另外，在外圈内部，装有带精密保持器的滚针，从而可防止产品侧倒，实现了优异的旋转性能，并且能够承受高速旋转。

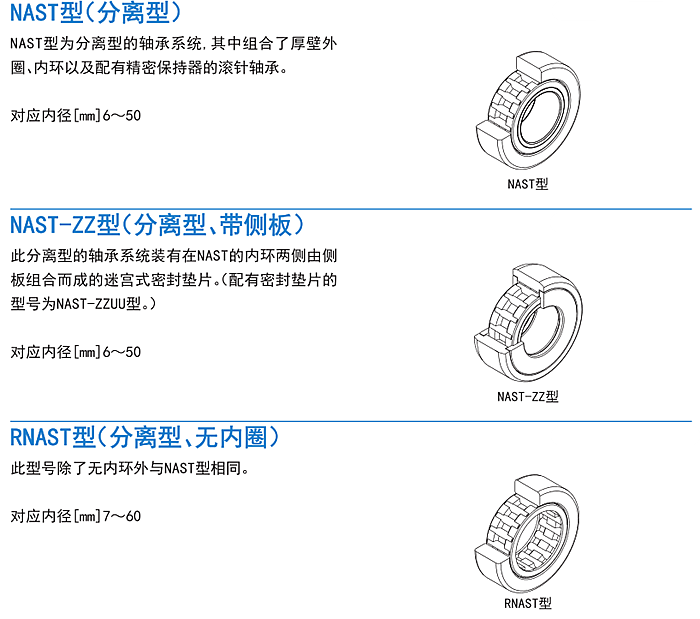

滚柱导向器分为2种类型∶分离型，其内外环可以分离；非分离型，其内外环不能分离。
外圈外表面形状分为球面形和圆柱形。球面外圈易于吸收轴中心的变形，有助于减轻偏置负荷。
滚柱导向器应用范围广泛，例如自动机床、专用机床以及运载系统的凸轮机构、传输装置、书籍装订机、加工中心机的刀具交换装置、旋装工作台、自动喷涂机和自动仓库的滑动叉车等。

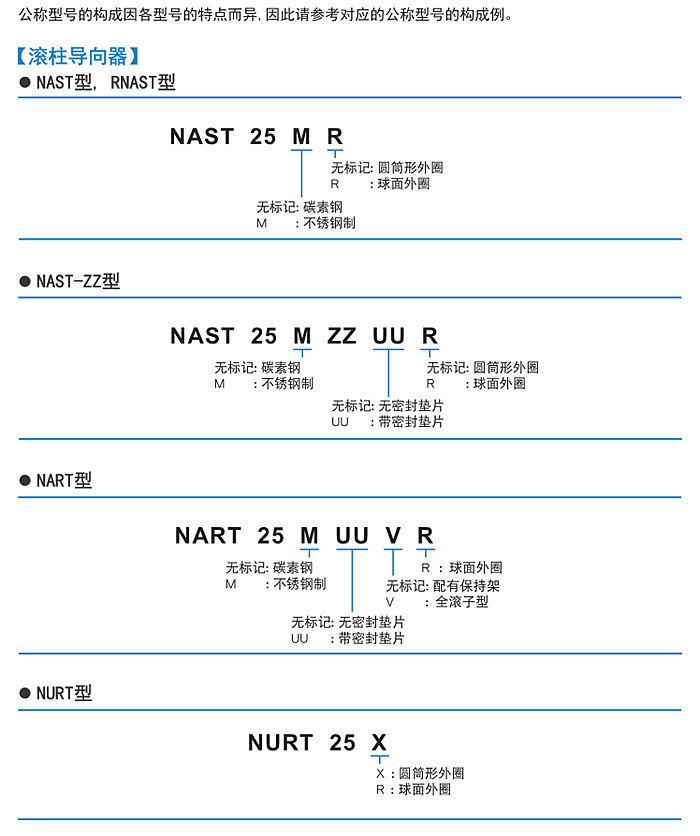

※各种型号的可否对应情况不同，详细情况请参照各尺寸表。
材质的种类
能够通过碳素钢和不锈钢进行对应。
与碳素钢相比，不锈钢的防锈能力高，适合用于无尘室等需要避免油污的场所。

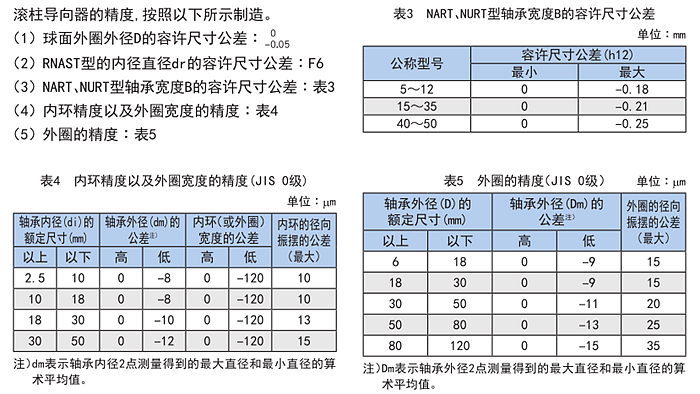

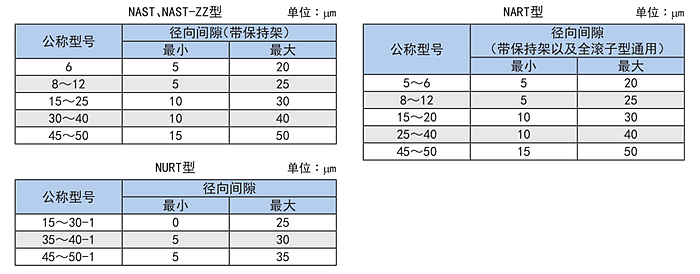

带保持架的滚柱导向器的径向间隙按照下表所示数值来制作。 （NART型的带保持架以及全滚子型产品均为通用的径向间隙。）
【使用】
（1） 请不要分解各部分。可能导致功能损坏。
（2） 请不要让滚柱导向器掉落或者敲击。否则，可能导致划伤、破损。另外，受到冲击时，即使外观上看不见破损，也可能导致功能损坏。
（3） 接触产品时，请根据需要使用防护手套、安全鞋等防护用具，以确保安全。
【使用注意事项】
（1） 请避免在超过80℃的条件下使用。超过该温度可能导致树脂·橡胶部品变形，或损伤。
（2） 请注意防止切屑、冷却液等异物的进入。否则可能导致破损。
（3） 附着有切屑等异物时，请在清洗后重新封入润滑剂。
（4） 滚柱导向器设计用于径向载荷，请勿在推力负荷的状况下使用此产品。
（5） 微动摇动时，滚动面和滚动体的接触面之间难以形成油膜，可能产生微动磨损，请使用耐微动磨损性优良的润滑脂。另外，建议定期加入1转左右的动作，以使滚动面和滚动体之间形成油膜。
（6） 安装构件的刚性及精度不足时，轴承载荷在局部集中，造成轴承性能显著降低。同时，关于支承座及底座的刚性·精度、固定螺栓的强度，请进行充分探讨。
【润滑】
（1） 某些型号的滚柱导向器未注入油脂。如果使用的型号未注入油脂，请在使用前适量注入油脂。标准使用锂皂基润滑脂2号。
（2） 请避免将性状不同的润滑剂混合在一起使用，此外，操作期间在必要时也应补充润滑剂。即使增稠剂相同的润滑脂，由于添加剂等不同，也可能相互之间产生不良影响。
（3） 请在滚柱导向器和配合滚动面之间也涂抹润滑剂后进行使用。
（4） 要在经常产生振动的场所、无尘室、真空、低温·高温等特殊环境下使用时，请使用与规格·环境相匹配的润滑脂。
（5） 润滑脂的稠度随温度而变化。滚柱导向器的滑动阻力随稠度而变化，请注意。
（6） 加脂后润滑脂的搅拌阻力，可能致使滚柱导向器的滑动阻力增大。请务必进行跑合运转，将润滑脂进行充分跑合后，运转机械。
（7） 即使带有密封圈，在使用初期或者再加脂后，多余的润滑脂有可能向周围飞溅，请根据需要进行擦拭后再使用。
（8） 润滑脂随着使用时间的增长，性状劣化，润滑性能降低，所以需要根据使用频率点检并补充润滑脂。
（9） 使用条件和使用环境不同润滑时间间隔不同。请根据实际设备，确定最终的加脂时间间隔和加脂量。
【储存】
存放滚柱导向器时，请将其在THK的出厂包装的状态下存放在室内，并避免高温、低温和高度潮湿的环境。
长时间保管的产品，其内部的润滑剂可能随时间而劣化，请再次添加润滑剂之后使用。
【废弃】
请将产品作为工业废弃物进行恰当的废弃处理。
配合

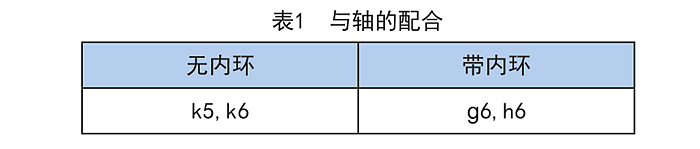

关于滚柱导向器与轴的配合，建议使用 表1 中所示的组合。
安装部
● 滚柱导向器的构造以承受径向载荷为目的，当承受轴向载荷时有可能造成侧板及外圈损坏。因此，在设计及组装时需要尽量避免轴向余力的产生。

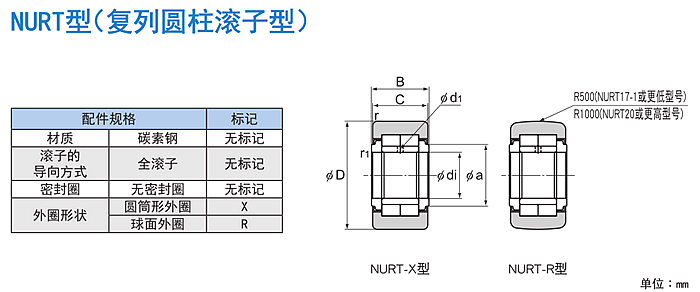

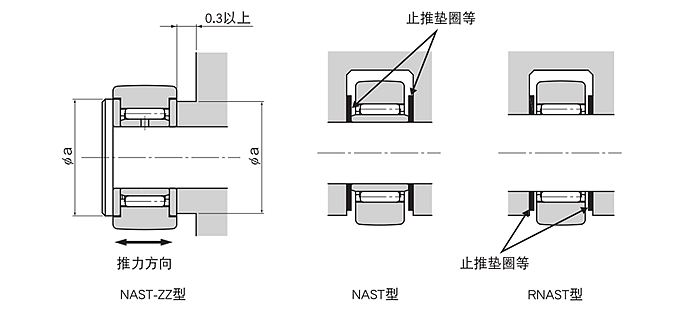

● NART型、NAST-ZZ型、NURT型需要保护侧板，因此请将与侧板接触的直径设置在尺寸表记载的a尺寸以上。但是由于安装误差等产生轴向余力时，外圈在轴方向上移动与安装部品相接触，有可能产生磨损粉末、磨损痕迹。为了避免这些现象，推荐采用下图所示的安装部件的形状及规格。
● 要与无内环的滚柱导向器组合使用的轴，其表面硬度建议在54HRC和64HRC之间，而表面粗糙度，建议为Ra0.2或以下。

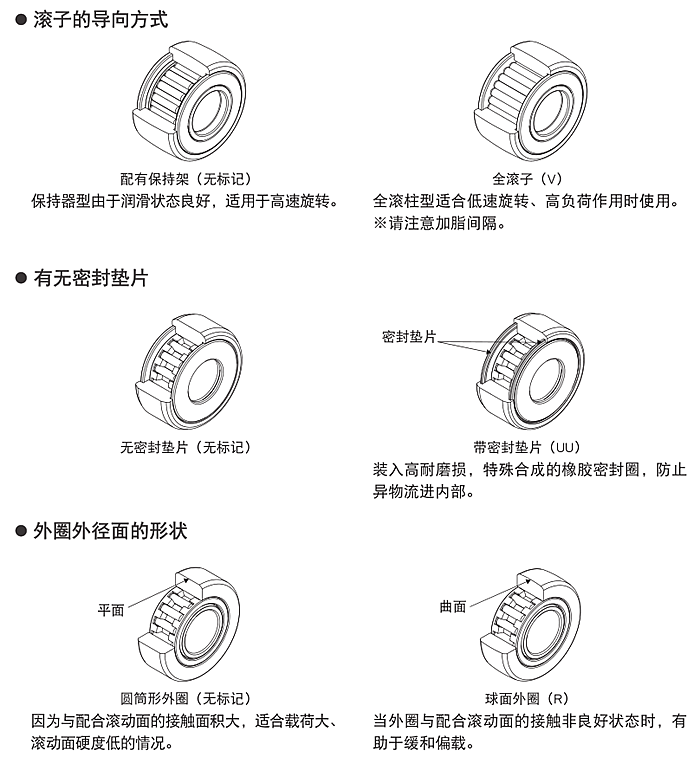

● 如果外圈单边接触配合滚动面不均匀，建议使用外圈表面经球面研磨的类型。

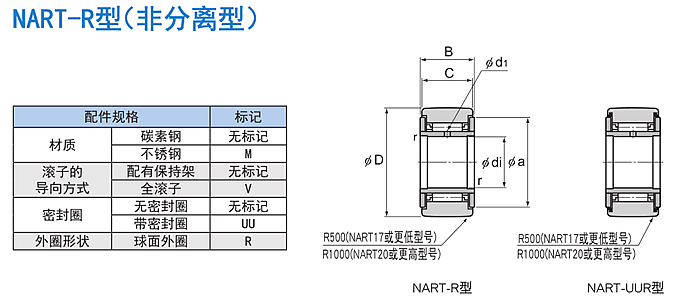

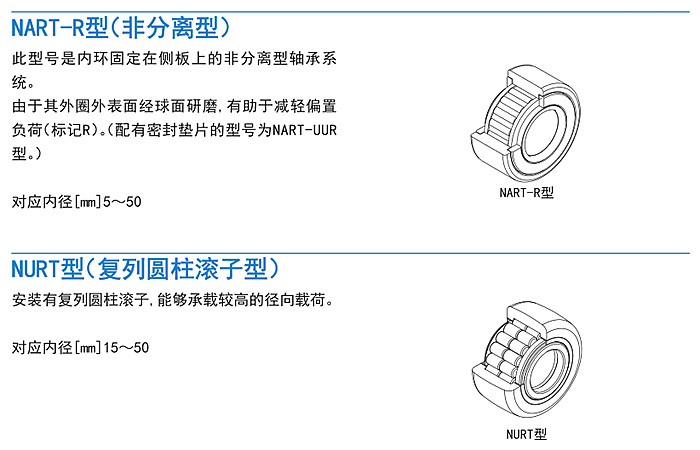

● NART型的侧板是采用压入配合装入内环的。如果此侧板受外力挤压，则可能导致异常的旋转状况。请避免采用可能会受外力挤压的使用方法。

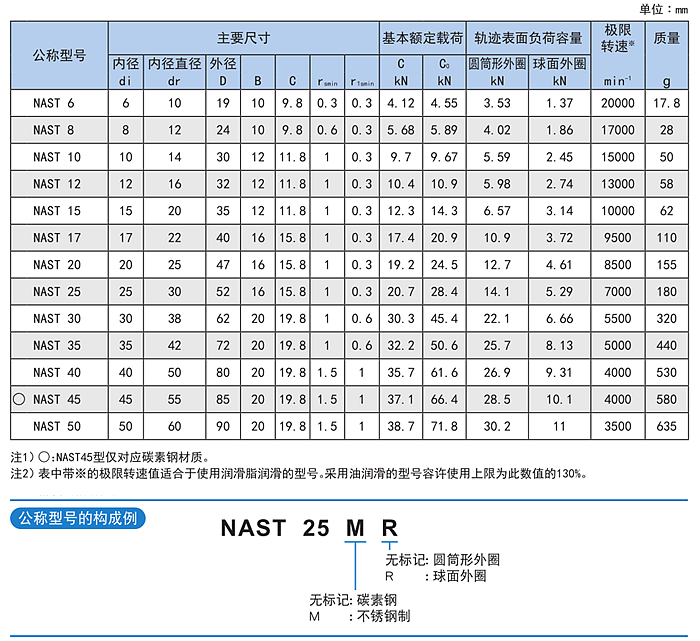

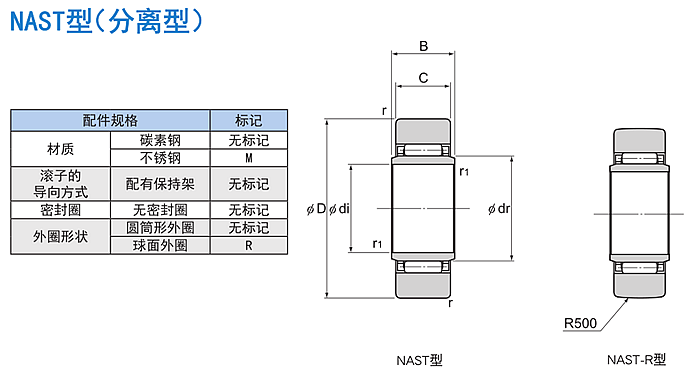

NAST6 NAST8 NAST10 NAST12 NAST15 NAST17 NAST20 NAST25 NAST30 NAST35 NAST40 NAST45 NAST50

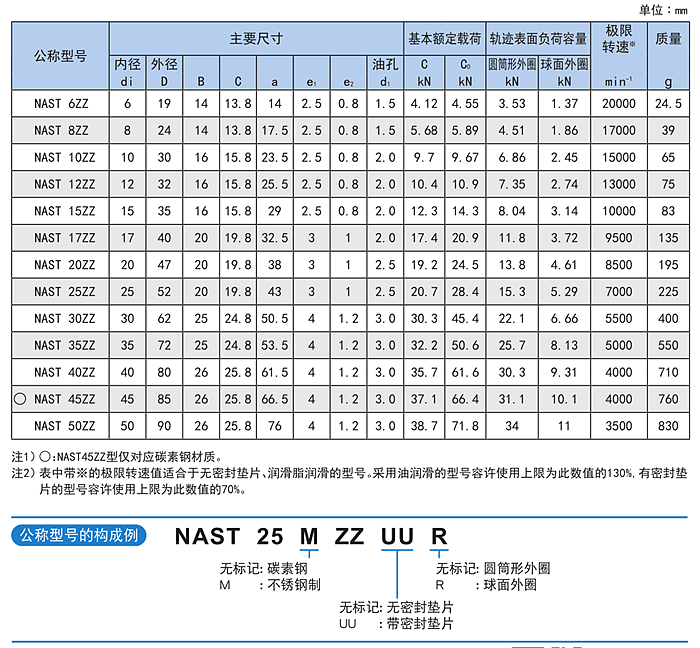

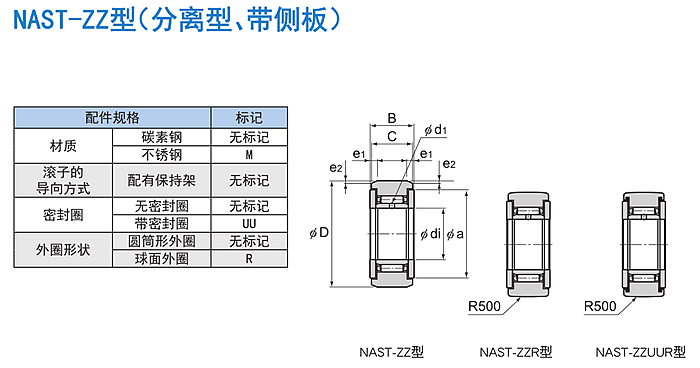

NAST6ZZ NAST8ZZ NAST10ZZ NAST12ZZ NAST15ZZ NAST17ZZ NAST20ZZ NAST25ZZ NAST30ZZ NAST35ZZ NAST40 NAST45ZZ NAST50ZZ

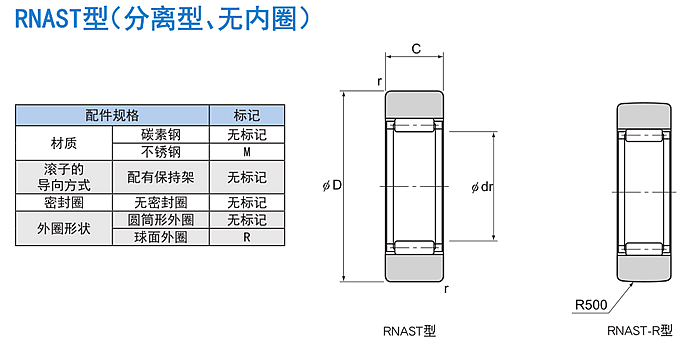

RNAST5 RNAST6 RNAST8 RNAST10 RNAST12 RNAST15 RNAST17 RNAST20 RNAST25 RNAST30 RNAST35 RNAST40 RNAST45 RNAST50

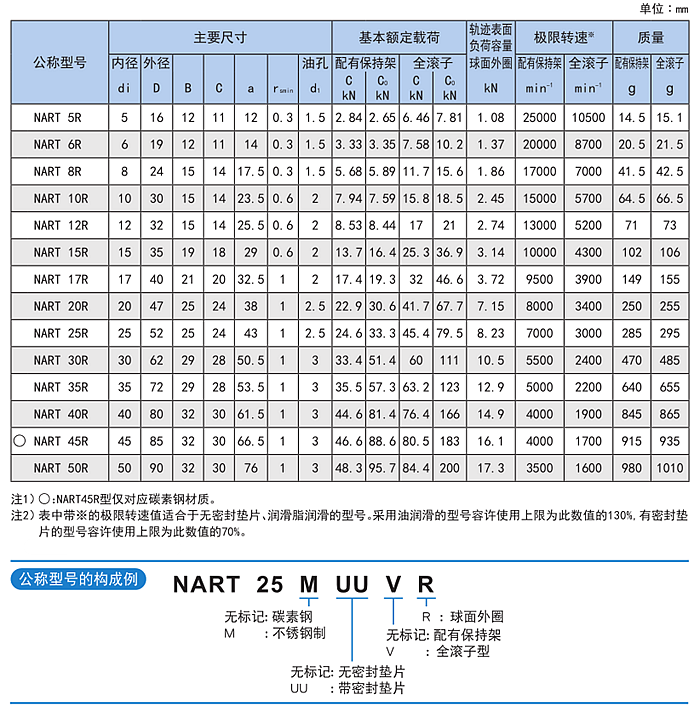

NART5R NART6R NART8R NART10R NART12R NART15R NART17R NART20R NART25R NART30R NART35R NART40R NART45R NART50R

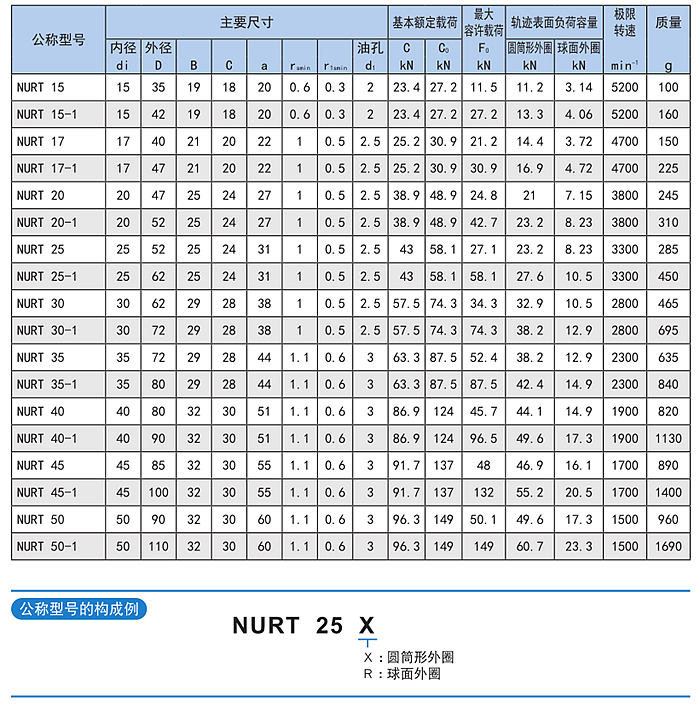

NURT15 NURT15-1 NURT17 NURT17-1 NURT20 NURT20-1 NURT25 NURT25-1 NURT30 NURT30-1 NURT35 NURT35-1 NURT40 NURT40-1 NURT45 NURT45-1 NURT50 NURT50-1
