优势特点：日本THK直线导轨滑块SVS30LC属于机床用超重载荷导轨，组合高度为38，滑块对称安装孔为72*52。THK直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

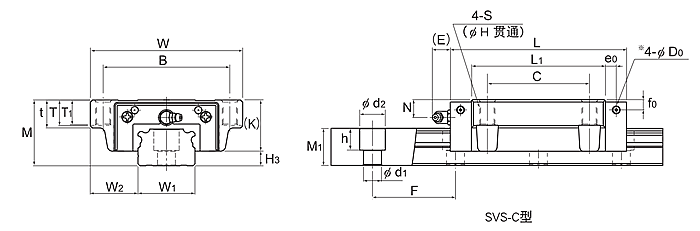

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S | H | L1 | t | T | T1 | K | N | f0 | E | e0 | D0 | 油嘴 | ||||||||||
| SVS30LC | 38 | 90 | 120.5 | 72 | 52 | M10 | 8.5 | 94.6 | 18.1 | 16.9 | 14 | 31 | 10.3 | 7 | 12 | 6.5 | 3.9 | B-M6F | 7 | ||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||
|
宽度W1 ±0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 | 两个紧靠的轴承套 | 单滑块 | 两个紧靠的轴承套 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||
| SVS30LC | 28 | 31 | 21 | 80 | 7×11×9 | 3000 | 64.4 | 95.2 | 1.31 | 6.3 | 1.21 | 5.83 | 1.08 | 1.5 | 4.2 |
日本THK直线导轨滑块SVS30LC维修方法
如垂直安装直线志轨时请特别留意滑块的滑落，如滑块不慎滑落，请立即找THK授权的公司进行协助。
产品请务必使用在清洁的环境中，并在产品外头加装保护罩，以防止灰尘和金属粉尘的进入，进而影响产品精度与使用寿命。
产品如使用在恶劣环境中，如具腐蚀性的环境，THK也提供磷酸皮膜或镀硬铬处理，请咨询THK授权的公司。
请勿使用在高于摄氏80度的环境中（耐热规格除外），以免损环产品之密封件，进而缩短使用寿命。
日本THK直线导轨滑块SVS30LC属于机床用超重载荷导轨，组合高度为38，滑块对称安装孔为72*52。THK直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
日本THK直线导轨滑块SVS30LC属于机床用超重载荷导轨，组合高度为38，滑块对称安装孔为72*52。THK直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
