优势特点：日本THK直线导轨滑块SVS30C属于机床用超重载荷导轨，组合高度为38，滑块对称安装孔为72*52。THK直线导轨防尘性能良好，滑块的两端装有密封端盖，底部可选用密封底片，同时滑轨固定螺钉孔配有防尘螺孔盖，防止灰尘的积累，从而保证产品的寿命和性能。

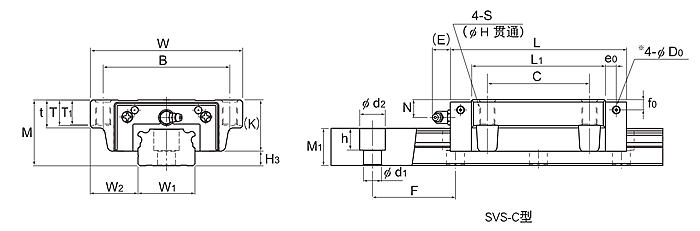

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S | H | L1 | t | T | T1 | K | N | f0 | E | e0 | D0 | 油嘴 | ||||||||||
| SVS30C | 38 | 90 | 98 | 72 | 52 | M10 | 8.5 | 72.1 | 18.1 | 16.9 | 14 | 31 | 10.3 | 7 | 12 | 6.5 | 3.9 | B-M6F | 5.5 | ||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||
|
宽度W1 ±0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 | 两个紧靠的轴承套 | 单滑块 | 两个紧靠的轴承套 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||
| SVS30C | 28 | 31 | 21 | 80 | 7×11×9 | 3000 | 52 | 70.1 | 0.722 | 3.86 | 0.667 | 3.58 | 0.798 | 1.1 | 4.2 |
如何检测日本THK直线导轨SVS30C防护罩的硬度
THK直线导轨SVS30C防护罩本身的属性直接影响加工的品质，其中硬度值是决定铸件加工的一项重要指标。
1、布氏硬度:主要用来测定铸件、锻件、有色金属制件、热轧坯料及退火件的硬度,测定范围≯HB450。
2、维氏硬度:用来测定薄件和导轨防护罩的硬度,也可用来测定渗碳、氰化、氮化等表面硬化机床铸件的硬度。
