优势特点：日本THK直线导轨滑块SVS25C属于机床用超重载荷导轨，组合高度为31，滑块对称安装孔为59*45。THK导轨副是由导轨、滑块、滚动体、反向器和坚持器等组成，能以导轨和滑块的钢球滚动来代替直接滑动接触，并且滚动体能借助反向器在滑块和滚道内实现循环，其具有动静摩擦系数小、结构简单、精度持续性强、定位精度高等优势。

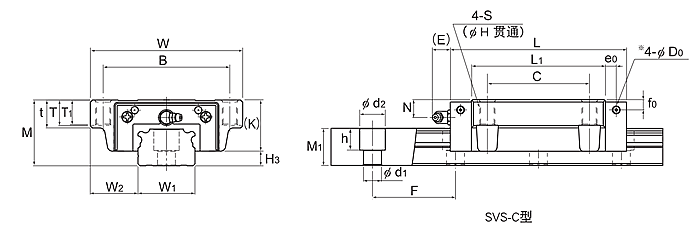

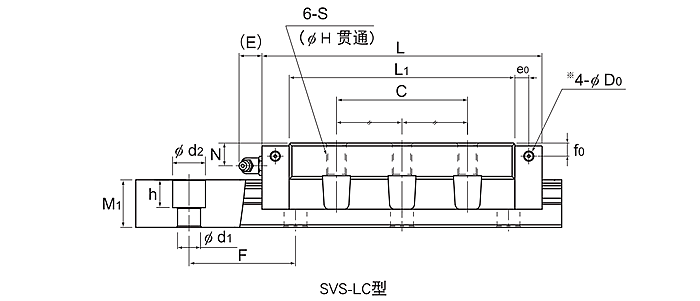

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S | H | L1 | t | T | T1 | K | N | f0 | E | e0 | D0 | 油嘴 | ||||||||||
| SVS25C | 31 | 72 | 82.8 | 59 | 45 | M8 | 6.8 | 61.4 | 16 | 14.8 | 12 | 25.5 | 7.8 | 5.1 | 12 | 4.5 | 3.9 | B-M6F | 5.5 | ||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||
|
宽度W1 ±0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 | 两个紧靠的轴承套 | 单滑块 | 两个紧靠的轴承套 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||
| SVS25C | 25 | 23.5 | 17 | 40 | 6×9.5×8.5 | 3000 | 37 | 52.2 | 0.479 | 2.41 | 0.443 | 2.23 | 0.525 | 0.6 | 2.9 |
日本THK直线导轨SVS25C的装置是如何校对的
1）THK直线导轨SVS25C是由导轨、滑块、滚动体、反向器和坚持器等组成，能以导轨和滑块的钢球滚动来代替直接滑动接触，并且滚动体能借助反向器在滑块和滚道内实现循环，其具有动静摩擦系数小、结构简单、精度持续性强、定位精度高等优势。
2）直线导轨又称线性滑轨、滚动导轨、精密滚动直线导轨副等，主要用于精度要求高的控制工作台行走平行度的直线循环运动的场合，直线导轨的额定负载比轴承高，并且还能承担一定扭矩，能在高负载的环境实现高精度的循环运动。
3）THK直线导轨SVS25C装置校对时，先要清楚接长导轨副的辨别，当运用接触导轨时，THK导轨采取同一套导轨编同英文大写字母，并延续阿拉伯数字示意衔接次序，对接端头由同一阿拉伯数字相连对接组合，来确保直线导轨的精度。
4）首先咱们要弄清晰接长导轨副的辨别：当运用接长导轨时，上银采取同一套导轨副编同一英文大写字母，延续阿拉伯数字示意衔接次序，对接端头由同一阿拉伯数字相连对接组合，以确保THK导轨的精度。避免因导轨装置误差导致床台运行到接牙处形成精度良。请求对导轨的接牙地位处留有0.03－0.05mm的间隙（个别用塞尺），目标是为了避免导轨热收缩引起的轴向长长。
