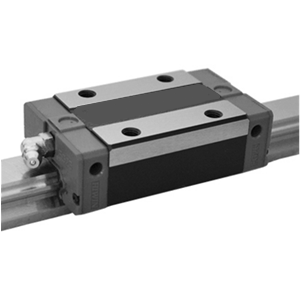

优势特点：日本THK直线导轨滑块SSR25XW属于径向型导轨，组合高度为33，滑块对称安装孔为35*35。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。
| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | |||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | K | N | E | f0 | e0 | D0 | 油嘴 | ||||||||||
| SSR25XW | 33 | 48 | 83 | 35 | 35 | M6×9 | 59.8 | 8.4 | 26.2 | 6 | 12 | 3.3 | 6.8 | 3 | B-M6F | 6.8 | ||||||||
| SSR25XWM | 33 | 48 | 83 | 35 | 35 | M6×9 | 59.8 | 8.4 | 26.2 | 6 | 12 | 3.3 | 6.8 | 3 | B-M6F | 6.8 | ||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||
|
宽度W1 ±0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 |
双滑块 紧靠 |
单滑块 |
双滑块 紧靠 |
单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||
| SSR25XW | 23 | 12.5 | 18 | 60 | 7×11×9 | 3000 | 31.5 | 36.4 | 0.258 | 1.42 | 0.158 | 0.884 | 0.33 | 0.4 | 2.7 |
| SSR25XWM | 23 | 12.5 | 18 | 60 | 7×11×9 | (2020) | 31.5 | 36.4 | 0.258 | 1.42 | 0.158 | 0.884 | 0.33 | 0.4 | 2.7 |
使用日本THK直线导轨滑块SSR25XW的注意事项及保养
首先使用直线导轨应注意以下事项：
1、保持THK直线导轨滑块SSR25XW及其周围环境的清洁即使肉眼看不见的微笑灰尘进入导轨，也会增加线轨的磨损，振动和噪声。
2、THK直线导轨滑块SSR25XW使用合适、准确的安装工具尽量使用专用工具，极力避免使用布类和短纤维之类的东西。
3、THK直线导轨滑块SSR25XW在使用安装时要认真仔细，不允许强力冲压，不允许用锤直接敲击导轨，不允许通过滚动体传递压力。
4、防止THK直线滑轨SSR25XW的锈蚀，直接用手拿取导轨时，要充分洗去手上的汗液，并涂以优质矿物油后再进行操作，在雨季和夏季尤其要注意防锈。
因而在使用时要求有相当地慎重态度，即变是使用了高性能的THK直线滑轨，如果使用不当，也不能达到预期的性能效果，而且容易使导轨损坏。 不过，在某种特殊的操作条件下，导轨可以获得较长于传统计算的寿命，特别是在轻负荷的情况下。这些特殊的操作条件就是，当滚动面(轨道及滚动件)被一润滑油膜有效地分隔及限制污染物所可能导致的表面破坏。事实上，在理想的条件下，所谓永久导轨寿命是可能的。
润滑保养：脂润滑有预先在密封型直线滑轨中充填润滑脂的密封方式，以及在外壳内部充填适量润滑脂，每隔一段时间进行补充或更换的充填供脂方式。此外，对有多处导轨需要润滑的机械，还采用管道连接至各润滑处的集中供脂方式。脂润滑可做到充填一次润滑脂后长时间不需补充，而且其密封装置的结构也较简单，因此使用广泛。油润滑相对来说比较简单。经常润滑可以大大提高导轨的使用寿命。
日本THK直线导轨滑块SSR25XW属于径向型导轨，组合高度为33，滑块对称安装孔为35*35。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。
日本THK直线导轨滑块SSR25XW属于径向型导轨，组合高度为33，滑块对称安装孔为35*35。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。
