保持器型LM滚珠导轨

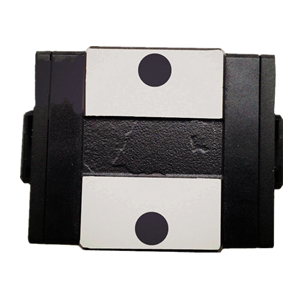

SSR20XV

  • 产品品牌:
  • 产品型号:SSR20XV
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:300 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨滑块SSR20XV属于径向型导轨,组合高度为28,滑块对称安装孔为32。直线导轨的平均压强越小,分布的越均匀,则磨损的越均匀,磨损量就会越小。




型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B L1 T K N E f0 e0 D0 油嘴
SSR20XV 28 42 47.7 32 M5×8 27.8 8.2 22 5.5 12 2.9 5.2 3 B-M6F 6
SSR20XVM 28 42 47.7 32 M5×8 27.8 8.2 22 5.5 12 2.9 5.2 3 B-M6F 6

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量
宽度W1
±0.05
W2 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 双滑块
紧靠
单滑块 双滑块
紧靠
单滑块 LM滑块
kg
LM轨道
kg/m
SSR20XV 20 11 15.5 60 6×9.5×8.5 3000 13.4 14.4 0.0523 0.336 0.0326 0.213 0.111 0.14 2.1
SSR20XVM 20 11 15.5 60 6×9.5×8.5 (1480) 13.4 14.4 0.0523 0.336 0.0326 0.213 0.111 0.14 2.1



如何来提升日本THK直线导轨SSR20XV的荷载能力

       制造业来依靠导轨产品,来实现了精度加工的最终目的,它给制造业贡献的力量,不仅仅是经济价值与回报,同时,它还提升了国内军工的综合制造力。在社会上,应用到THK直线导轨的并不是只有制造业,在其他的领域之中,也广泛的使用THK直线导轨SSR20XV作为精密加工的核心部件,它由于具有高载荷的能力,被很多的工业采用,一些高科技数码产品,同样微型导轨的身影,THK直线导轨SSR20XV是如何确保载荷能力呢?

       说到THK直线导轨SSR20XV的载荷能力,也许会有很多的人都会感兴趣,小小的一个配件,竟然能够支撑其中自身重量几十倍的重量,究竟它是凭着怎么样的共组破原理,支撑其中如此大的重量呢?我们根据THK直线导轨官方的资料显示,它是通过四列圆弧沟设计,来增大与滑轨的接触面积,使沟槽增大了受载荷的能力。达到刚性的提升与载荷提升的最终目的。

       提升THK直线导轨SSR20XV的载荷能力,对于我们的工作方面是很好的,更大的提高了工作效率。

       日本THK直线导轨滑块SSR20XV属于径向型导轨,组合高度为28,滑块对称安装孔为32。直线导轨的平均压强越小,分布的越均匀,则磨损的越均匀,磨损量就会越小。
