优势特点：日本THK直线导轨滑块SSR15XV属于径向型导轨，组合高度为24，滑块对称安装孔为26。嵌入式设计滑块钢体与框架，端盖及密封片之结合方式才嵌入式设计，不须使用螺丝固定，既省结合设计之空间。

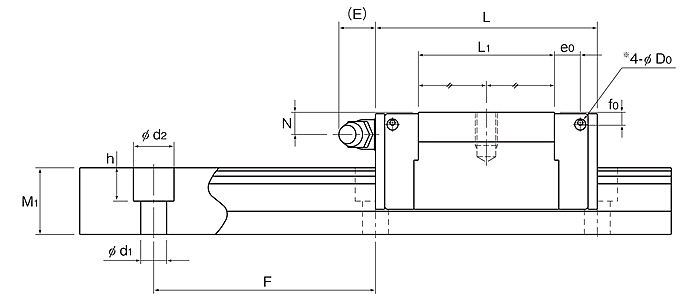

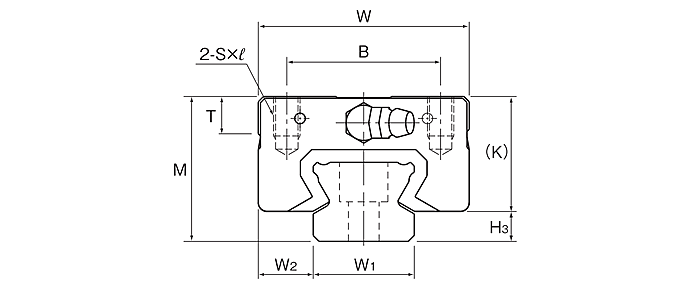

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | |||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | S×ℓ | L1 | T | K | N | E | f0 | e0 | D0 | 油嘴 | |||||||||||
| SSR15XV | 24 | 34 | 40.3 | 26 | M4×7 | 23.3 | 6.5 | 19.5 | 4.5 | 5.5 | 2.7 | 4.5 | 3 | PB1021B | 4.5 | |||||||||
| SSR15XVM | 24 | 34 | 40.3 | 26 | M4×7 | 23.3 | 6.5 | 19.5 | 4.5 | 5.5 | 2.7 | 4.5 | 3 | PB1021B | 4.5 | |||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||
|
宽度W1 ±0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 |
双滑块 紧靠 |
单滑块 |
双滑块 紧靠 |
单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||
| SSR15XV | 15 | 9.5 | 12.5 | 60 | 4.5×7.5×5.3 | 3000 | 9.1 | 9.7 | 0.0303 | 0.192 | 0.0189 | 0.122 | 0.0562 | 0.08 | 1.2 |
| SSR15XVM | 15 | 9.5 | 12.5 | 60 | 4.5×7.5×5.3 | （1240） | 9.1 | 9.7 | 0.0303 | 0.192 | 0.0189 | 0.122 | 0.0562 | 0.08 | 1.2 |
日本THK直线导轨滑块SSR15XV在安装之前要做的五项准备
一、THK直线导轨滑块SSR15XV机台水平的校正。要求：用两个等高量块和一大理石量尺放在安装基面上，放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。
二、THK直线导轨滑块SSR15XV安装基面粗糙度，平面度，直线度以及外观的检查。要求：当水平调试好以后，必须用激光干涉仪测量出主直线导轨安装基面(我们通常以靠右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。
三、THK直线导轨滑块SSR15XV安装基面与导轨侧基准安装面的倒角处理。要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安装不良或者会干涉滑块。
四、THK直线滑轨安装基面锁紧螺纹孔的加工。要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为保证高精度的螺孔加工，要求选用数控设备定位加工。
五、开箱后直线导轨的检查。要求：检查直线导轨是否有合格证，有否碰伤或锈蚀，将防锈油清洗干净，清除装配表面的毛刺、撞击突起物及污物等。
日本THK直线导轨滑块SSR15XV属于径向型导轨，组合高度为24，滑块对称安装孔为26。嵌入式设计滑块钢体与框架，端盖及密封片之结合方式才嵌入式设计，不须使用螺丝固定，既省结合设计之空间。
日本THK直线导轨滑块SSR15XV属于径向型导轨，组合高度为24，滑块对称安装孔为26。嵌入式设计滑块钢体与框架，端盖及密封片之结合方式才嵌入式设计，不须使用螺丝固定，既省结合设计之空间。
