优势特点：日本THK直线导轨滑块SHW50CA属于宽幅轨道型导轨，组合高度为50，滑块对称安装孔为144*80。THK直线导轨具有互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。

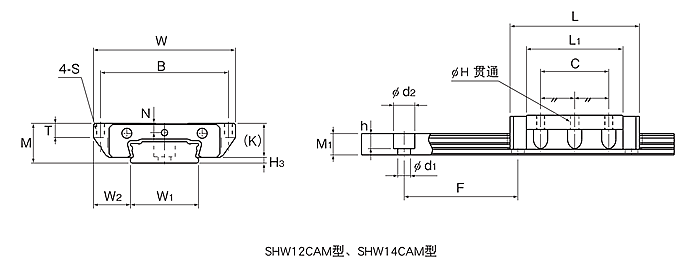

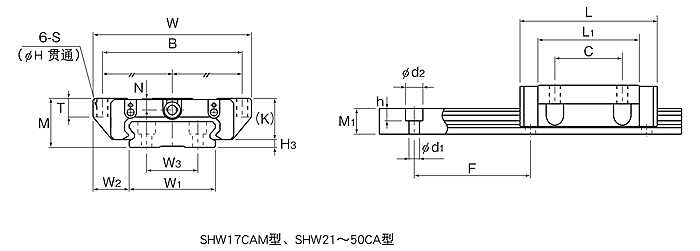

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S | H | L1 | T | K | N | |||||||||||||||||
| SHW50CA | 50 | 162 | 141 | 144 | 80 | M10 | 8.6 | 107 | 18 | 46 | 14 | 4 | |||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | ||||||||||||
|
宽度W1 ±0 -0.05 |
W2 | W3 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
||||||||||
| SHW50CA | 90 | 36 | 60 | 24 | 80 | 9×14×12 | 3000 | 70.2 | 91.4 | 1.46 | 7.37 | 1.46 | 7.37 | 3.97 | 3.7 | 15 |
日本THK直线导轨SHW50CA中的滑块和固定原件的作用
大家都知道，THK直线导轨主要的作用就是支撑和引导，而且其表面还会承载运动的部件，也就是我们常说的承载物，承载物在方向的运动上是有所控制的，并且在运动的重复性上非常大，反反复复不断的进行运动，但是在整个运动过程中，承载物还会对导轨造成较大的摩擦，但是利用滚珠的设计之后，相互之间在摩擦上降低了很多。而且直线导轨基本都是和精度比较高的机械配套使用，下面就和小编一起了解下THK直线导轨SHW50CA中不同部件的作用吧！
一、滑块：THK直线导轨SHW50CA轨最大的特点应该就是快速的运动，主要是呈现为直线的运动，这项功能的实现主要还是因为滑块，而且滑块在直线导轨上，属于必不可少的部件之一，如果没有滑块的设计，那么其在运动的轨迹上应该是曲线的，这点对于机械的设备是非常不便利的，由于机械的设备都要求直线的运动，并能保证运动的主要精度。
二、固定的元件：其最大的作用是由THK直线导轨SHW50CA直接提供的，固定元件主要的材质也是粹硬钢，而在将其安装于平面上的时候，是需要经过反复多次的摩擦，而且摩擦在精度的要求上比较高，在直线导轨的表面上，还需要具备沟槽主要是提供元件的移动和滑动，因此其在横截面的结构形状上是非常复杂的；还有一方面是，对于沟槽在形状上没有任何的严格规定，而且数量也不是完全统一的，具体对沟槽和形状的要求，主要也是根据安装设备的要求来确定的。
