优势特点：日本THK直线导轨滑块SRN35C属于超高刚性型导轨，组合高度为44，滑块对称安装孔为82*62。THK直线导轨的精度坚持性是指导轨工作过程中保持原有几何精度的能力。直线导轨的精度坚持性主要取决于导轨的耐磨性极其尺寸稳定性。

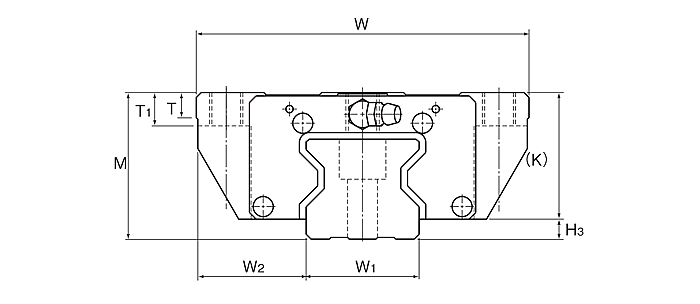

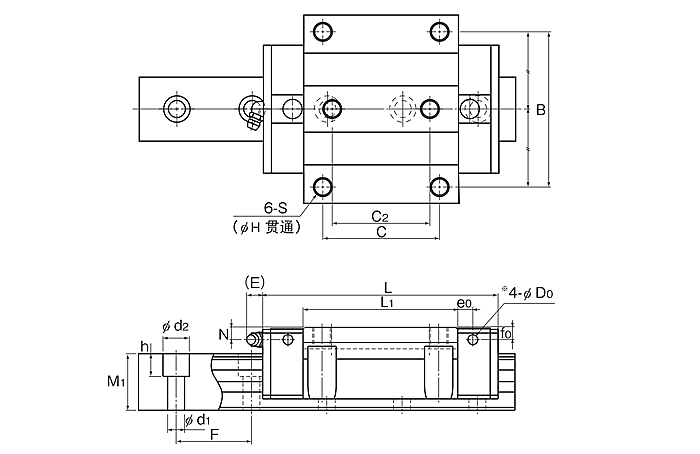

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | C2 | S | H | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | ||||||||||||||||||||
| SRN35C | 44 | 100 | 125 | 82 | 62 | 52 | M10 | 8.5 | 82.2 | 7.5 | 10 | 38 | 6.5 | 12 | 8 | 7 | 5.2 | B-M6F | 6 | ||||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRN35C | 34 | 33 | 30 | 40 | 9×14×12 | 3000 | 59.1 | 119 | 1.66 | 10.1 | 1.66 | 10.1 | 2.39 | 1.6 | 6.9 | ||
如何衡量日本THK直线导轨SRN35C的质量
日本THK直线导轨SRN35C式机械加工过程中很重要的一个部件，因此，在质量上需要检测过关，否则就会影响到元件加工效果。下面，我们可以从直线导轨的内部结构来进行剖析，从而看看如何衡量直线导轨的质量。
一般来说，直线导轨是由导轨、护套、 集电器、吊挂器、连接器等零部件组成的，可以根据不同的元件要求来进行配置膨胀段。首先我们要看导轨碳刷使用寿命，一般这个组件是属于易耗品，在行驶距离就会影响到设备的维护周期。
其次，我们可以看滑触线外壳的质量，这个时候需要注意温度、环境的情况，如果长度超过100米以后就需要考虑到直线导轨膨胀问题。护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。
固定器是直接将日本THK直线导轨SRN35C限位在智佳初的位置上，这样就能引导其他固定的两侧延伸，从而对于导轨两端起到绝缘的防护作用。
对于如何衡量日本THK直线导轨SRN35C的质量来说，这些也会是靠生活实用中的经验来衡量的，只要大家细心一些这些问题也就不成了问题。
