优势特点：日本THK直线导轨滑块SRG85LC属于超高刚性型导轨，组合高度为110，滑块对称安装孔为185*140。THK直线导轨由圆弧沟槽的正面组合所产生的自动调整能力之效果，即使给予预压也能吸收装置误差，从而能得到高精度平滑稳定的直线运动。

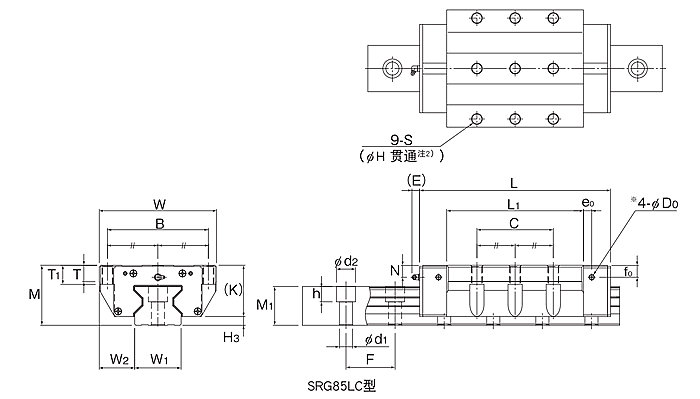

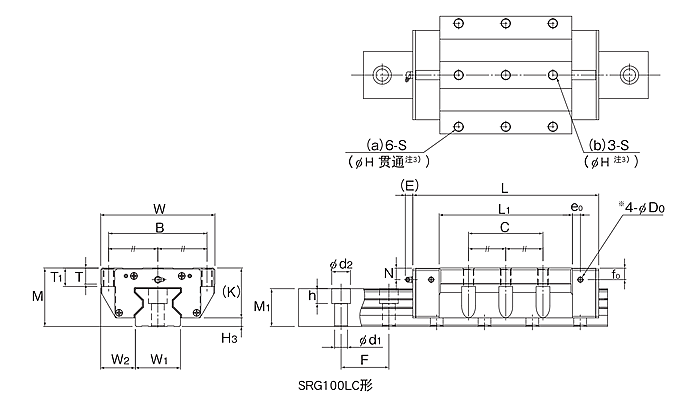

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S | H | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | |||||||||||||||||||||
| SRG85LC | 110 | 215 | 350 | 185 | 140 | M20 | 17.8 | 250.8 | 30 | 35 | 94 | 22 | 16 | 15 | 22 | 8.2 | B-PT1/8 | 16 | |||||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRG85LC | 85 | 65 | 71 | 90 | 24×35×28 | 3000 | 497 | 990 | 45.3 | 239 | 45.3 | 239 | 51.9 | 26.2 | 35.7 | ||
日本THK滑轨滑块SRG85LC的长度如何知晓
THK滑轨滑块SRG85LC因采用了与球茎相接近的R沟槽形状，与直线滚珠导套等相比有很大的区别。基本额定动负荷的大小很接近的滚动导轨与直线滚动导套相比，外观尺寸上差异很大。因此，使用滚动导轨将能使装置的尺寸大幅度的减小。节省空间的理由是R沟槽接触构造与平面接触构造的容许负荷的极大不同。其理由是，R沟槽接触(R是球茎的52%)的情况与平面接触的情况相比，每1个钢球的容许负荷相差13倍。如果1个钢球的容许负荷增值13倍，因为寿命与其3次方成正比，则寿命之大比约是2200倍高刚性滚动导轨能承受来自上下和左右方向的负荷，同时，由于采用了圆弧沟槽的接触构造，在必要时可施加预压来提高刚性。与进给螺杆轴类或主轴的刚性相比较可知，使用滚动导轨时导向面具有非常高的刚性。爬行运动小THK直线导轨是理想的滚动导向装置，因此动摩擦与静摩擦之间的差别小，几乎不发生爬行运动。能长期维持高精度。
THK滑轨滑块SRG85LC是理想的滚动导向装置，因此磨损非常小，即使长时间使用其精度都不会发生变化，施加预压后使导轨承受负荷进行使用，运行2000km以后，预压的剩余率仍有90%。
