优势特点：日本THK直线导轨滑块SRG65LC属于超高刚性型导轨，组合高度为90，滑块对称安装孔为142*110。THK直线导轨的清洁：首先把激光头移动到最右侧(或左侧)，找到直线导轨，用干棉布擦拭直到光亮无尘，再加上少许润滑油(可采用缝纫机油，切勿使用机油)，将激光头左右慢慢推动几次，让润滑油均匀分布即可。

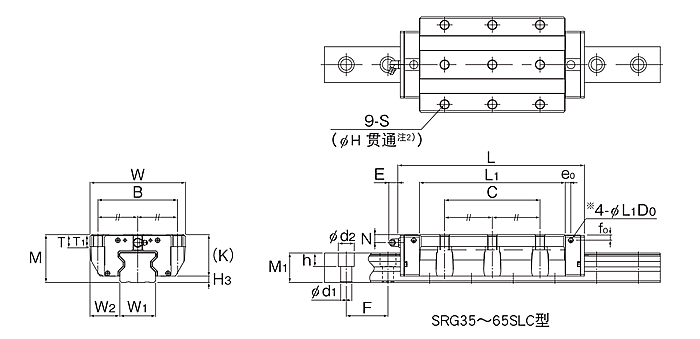

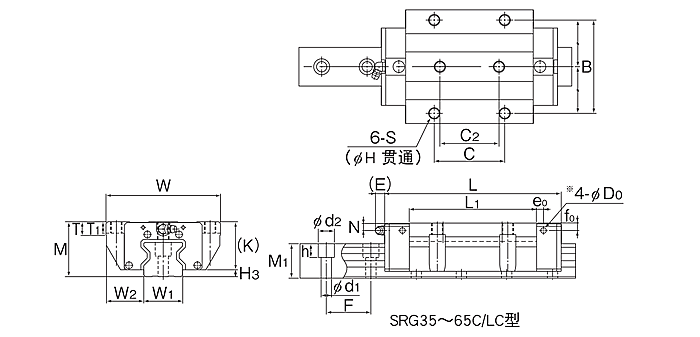

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | C2 | S | H | ℓ1 | ℓ2 | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | ||||||||||||||||||
| SRG65LC | 90 | 170 | 303 | 142 | 110 | 82 | M16 | 14.5 | - | - | 229.8 | 19.5 | 20 | 78.5 | 17 | 16 | 9 | 13.5 | 5.2 | B-PT1/8 | 11.5 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRG65LC | 63 | 53.5 | 54 | 75 | 18×26×22 | 3000 | 278 | 599 | 22.7 | 120 | 22.7 | 120 | 22.1 | 16.4 | 23.7 | ||
日本THK线性滑轨SRG65LC的使用维护方法
通常我们在生活器械中运用了导轨，但是还是要知道一些正确的直线导轨的使用方法的，有了这些知识有便于以后更好的运用，比如说直线导轨的怎样存放、怎样防尘、怎样润滑等，这些知识都是需要我们熟练掌握的，这样可以更好的运用。
(1)存放的方法
日本THK线性滑轨SRG65LC属于精密部件，如果以不当的方式存放，有可能引起直线导轨的弯曲变形，所以通常要将导轨放置在水平位置，在导轨下方进行多点支撑。在存放及运输过程中必须轻拿轻放，在使用过程中也不能承受非工作外力的撞击。
(2)防尘的方法
日本THK线性滑轨SRG65LC在滑块的两端设计有防尘装置，防止灰尘进入滑块内部影响滑块精度，如有特殊需要可以在导轨螺钉孔中安装埋栓，在导轨上使用油封板、波纹套管或伸缩护罩。
(3)润滑的方法
日本THK线性滑轨SRG65LC的维护比较简单，主要的维护工作为定期进行润滑。通常的润滑方法是定期(如每个月一次)在导轨表面上涂一层润滑脂，滑块内部的润滑通过专用的润滑脂补充枪施加。润滑脂补充的频率主要按实际使用的运行距离确定，一般情况下每运行100 km的距离就需要补充润滑脂。
润滑脂的牌号：一般用锂基润滑脂，也可以按直线导轨机构制造商推荐的牌号采购。
除采用润滑脂进行润滑外，还可以采用润滑油来润滑，但对于像机床等要求重负荷、高刚性、高速度的场合，一般都推荐使用润滑脂来润滑。
日本THK线性滑轨SRG65LC使用也要正确的维护这样可以增加导轨的使用寿命，更利于各种器械的正常运作。
