优势特点：日本THK直线导轨滑块SRG55SLC属于超高刚性型导轨，组合高度为70，滑块对称安装孔为116*150。THK直线导轨的固定元件(导轨)的基本功能如同轴承环，安装钢球的支架，形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的工作部件，一套直线导轨至少有四个支架。

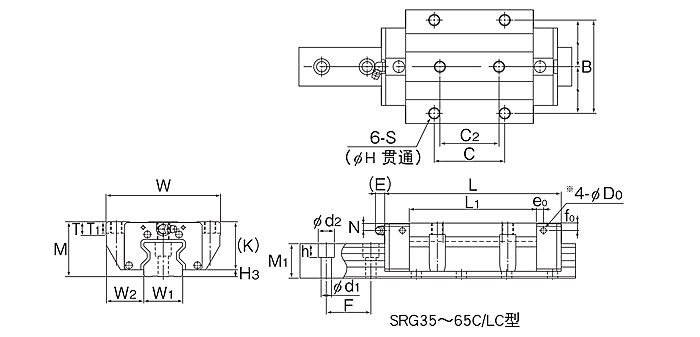

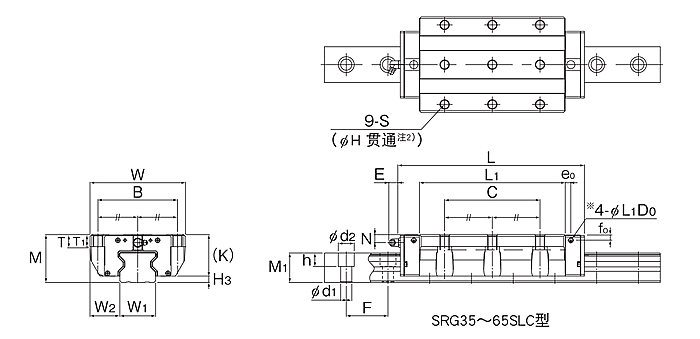

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | C2 | S | H | ℓ1 | ℓ2 | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | ||||||||||||||||||
| SRG55SLC | 70 | 140 | 292 | 116 | 150 | - | M14 | 12.5 | - | - | 236.2 | 17.5 | 18 | 60 | 12 | 16 | 9 | 8.5 | 5.2 | B-PT1/8 | 10 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRG55SLC | 53 | 43.5 | 43 | 60 | 16×23×20 | 3060 | 210 | 488 | 19.1 | 93.7 | 19.1 | 93.7 | 15.6 | 10.7 | 15.8 | ||
日本THK线性滑轨SRG55SLC预压对精度与寿命的影响
THK导轨用久了可能有行走精度的误差，这时候，我们一般都会调整预压。但是，预压对导轨的寿命和刚度还是有影响的。
由客户自行装配使用而能在保证精度内，注明：互换型为滑块滑轨分开包装。非互换型滑轨滑块已装配好且包装在一起，使用者收到货后，不可以随意拆开分解，互换，否则THK导轨可能失去原来配好之精度。
THK线性滑轨SRG55SLC固定时，径向间隙-THK直线导轨的径向间隙是指。其长度的中央部，将滑块轻轻的作上下移动，这时滑块中央部的径向移动量， THK直线导轨的径向间隙分为5种，ZF微间隙）ZO零间隙）Z1轻预压）Z2中预压）及Z3重预压）THK直线导轨的径向间隙，对运行精度，耐负荷性能及刚性都有明显影响，因此根据用途适当地选择间隙是很重要的一般，考虑到因往复运动而产生的震动冲击，选择负间隙，对使用寿命及精度都会带来好的效果。
因滑块中事前作了内部负荷，c.考虑预压时的负荷大小与寿命---THK直线导轨中施加预压（中预压）使用时。有必要考虑预压负荷进行寿命计算。
钢珠或滑块，d.刚性---THK线性滑轨SRG55SLC接受负荷时。滑轨等在容许负荷范围内发生弹性变形，这是负荷与变位量之比率就是刚性值，THK直线导轨随着预压量之增加刚性也增加，对于THK直线导轨的4方向等负荷型来讲，预压的效果能坚持外部负荷增大至预压负荷的2.8倍时为止。
