优势特点：日本THK直线导轨滑块SRG55LC属于超高刚性型导轨，组合高度为70，滑块对称安装孔为116*95。THK直线导轨是标准部件，对机床制造厂来说．唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。

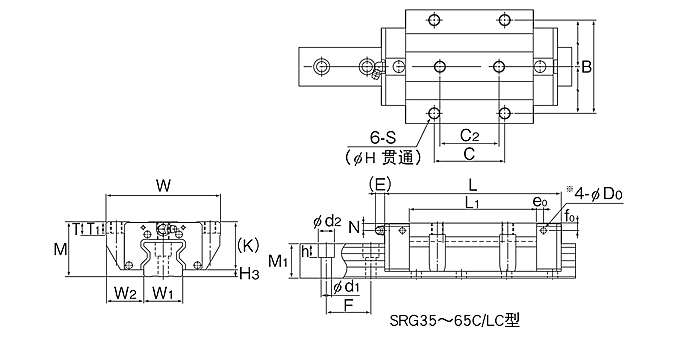

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | C2 | S | H | ℓ1 | ℓ2 | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | ||||||||||||||||||
| SRG55LC | 70 | 140 | 235 | 116 | 95 | 70 | M14 | 12.5 | - | - | 179.2 | 17.5 | 18 | 60 | 12 | 16 | 9 | 8.5 | 5.2 | B-PT1/8 | 10 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRG55LC | 53 | 43.5 | 43 | 60 | 16×23×20 | 3060 | 167 | 366 | 10.8 | 57 | 10.8 | 57 | 11.2 | 7.8 | 15.8 | ||
日本THK线性滑轨SRG55LC和滑块设备如何及时检查和判断
导轨和滑块是各大器械中关键的一部分。尤其电机，设备缺少电机则无法运行，但是在我们的设备运行当中有很多的原因造成我们导轨滑块损坏，这时候我们应该怎样及时的做检查和半段它的好坏，这就要急早的来做好预防工作。
一、设备在运行的时候判断
1.直线电机出现报警，通常100H较多，清洁内部后，复位仍报警。
这种现象的出现，说明这个直线电机里面出现了问题，此时我们需要注意电机的滑块和导轨，通过近一步的检查来判别是否是滑块和导轨出现问题。
2.直线电机在运行中，发生抖动，且温度较高。
这种现象通常出现在台面顶杆电机，通过我们的断电检查来判断是否是滑块导轨的原因。
3.直线电机刚启动的时候就报警，或是运行一会就报警，复位后运行一会又报警。
在设备参数的正常情况下，这种情况说明直线电机的滑块或导轨已经磨损，需要及时停机检查。
二、设备在停止的时候或维护的时候判断
1.维护的时候，在断电的情况下，手推行走臂，无法正常顺利推动甚至卡死。
2.手推行走臂的时候，一段正常，一段阻力大，甚至无法推动。
3.在检查时候，发现电机上有脱落的滑块弹珠。
以上描述的THK线性滑轨SRG55LC和滑块设备如何及时检查和判断，都很实用的，只要我们能够认真检查和维护，它的运作时间也会更久一些。
