优势特点：日本THK直线导轨RSR系列优点：1、專利的潤滑油路設計，能夠均勻的將潤滑油脂注入每個循環迴路。2、高定位精度重现佳，行走顺畅，低噪音，适合高速化应用，具互换特性，符合国际标准。3、性价比高，材质为德国优质钢材，深冷处理，高钢性四方向等负荷设计，具自动调心能力，可长时间维持精度。
在RSR和RSR-W型滚动导轨中，钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动；通过组装在LM滑块上的端盖板,使钢球列循环运动。
钢球在小型化设计的构造中循环运动,可实现无行程限制的无限直线运动。LM滑块的形状被设计成在有限的空间内能具有高刚性,通过与大直径钢球相配合,使在各个方向均能获得高刚性。
【超小型化设计】
在交叉滚柱导轨以及直线滚动单元的有限行程类型中,保持架最容易出现问题，而在RSR/RSR-W型中保持架不会偏移,从而实现了高可靠性、小型的直线运动系统。
【可承载所有方向的负荷】
这些型号可承载所有方向的负荷,对于小力矩负荷来说，单轴导轨足以胜任。特别是RSR-W型增加了有效钢珠数量,加宽了LM轨道幅度,提高了抗力矩的刚性。因此,与平行使用的一对直线轴承相比,实现了更小巧的构造、更耐久的直线运动。
【还备有不锈钢型】
LM滑块、LM轨道、钢球也可采用不锈钢制造。
【使用一对直线轴承的场所】
● 与使用一对直线轴承不同,RSR-W型可单轴使用，从而节省了空间。
● 由于RSR-W型增加了每列的负荷钢球,加宽了LM滑块和LM轨道,因此对于悬臂负荷实现了高刚性。
● 只使用螺栓安装LM轨道就可达到精度要求,因此,装配时间可以缩短。
【使用交叉滚柱单元的场所】
● 即使是垂直使用保持架也不会产生偏移,能够进行无限直线运动。
● 不需要进行困难的间隙调节,可实现长时间内的无间隙的平滑运动。
● 由于LM滑块的幅度较宽,此型号无需任何改造就可用作微型工作台。
RSR型在其钢球滚动面的形状上采用哥德式拱形沟槽，因此当2轴平行组合使用时,如果安装面产生精度误差会增加滚动阻力,并对导轨运动的顺畅性产生不利影响。
当使用此型号所在的位置难以在安装面上获得满意的精度时,我们建议使用RSR…A型（半标准型）,其中的钢球滚动面具有圆弧沟槽。 （但是，请避免在单轴时使用）。

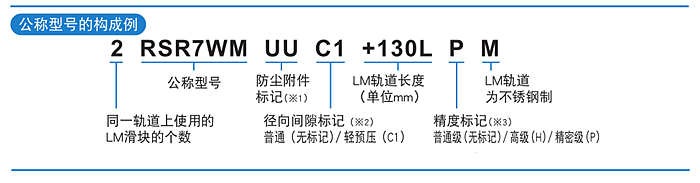

RSR3M RSR3N RSR5M RSR5N RSR5TN
RSR7M RSR7N RSR9KM RSR9N RSR12VM RSR12N RSR15VM RSR15N RSR20VM RSR20N
RSR3WM RSR3WN RSR5WM RSR5WTM RSR5WN RSR5WTN RSR7WM RSR7WTM RSR7WN RSR7WTN
RSR9WV RSR9WVM RSR9WN RSR12WV RSR12WVM RSR12WN RSR14WVM RSR15MV RSR15WVM RSR15WN
