优势特点：日本THK直线导轨滑块HSR85CB属于世界标准型导轨，组合高度为110，滑块对称安装孔为185*140。THK直线导轨具有互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。

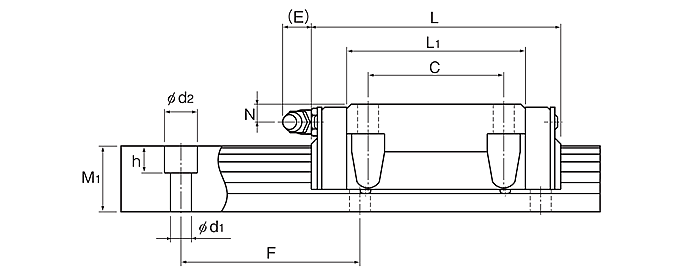

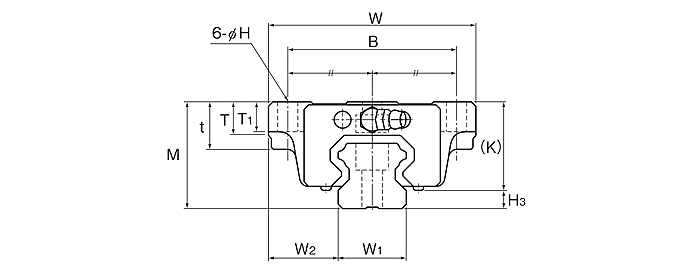

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | |||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | H | L1 | t | T | T1 | K | N | E | 油嘴 | |||||||||||||||||||
| HSR85CB | 110 | 215 | 245.6 | 185 | 140 | 18 | 178.6 | 55 | 28 | 30 | 94 | 23 | 16 | B-PT1/8 | 16 | |||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 ±0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| HSR85CB | 85 | 65 | 65 | 180 | 24×35×28 | 3000 | 210 | 310 | 8.31 | 45.6 | 8.31 | 45.6 | 11 | 17 | 35.2 | ||
日本THK直线导轨HSR85CB中的滑块和固定原件的作用
大家都知道，THK直线导轨主要的作用就是支撑和引导，而且其表面还会承载运动的部件，也就是我们常说的承载物，承载物在方向的运动上是有所控制的，并且在运动的重复性上非常大，反反复复不断的进行运动，但是在整个运动过程中，承载物还会对导轨造成较大的摩擦，但是利用滚珠的设计之后，相互之间在摩擦上降低了很多。而且直线导轨基本都是和精度比较高的机械配套使用，下面就和小编一起了解下THK直线导轨HSR85CB中不同部件的作用吧！
一、滑块：THK直线导轨HSR85CB轨最大的特点应该就是快速的运动，主要是呈现为直线的运动，这项功能的实现主要还是因为滑块，而且滑块在直线导轨上，属于必不可少的部件之一，如果没有滑块的设计，那么其在运动的轨迹上应该是曲线的，这点对于机械的设备是非常不便利的，由于机械的设备都要求直线的运动，并能保证运动的主要精度。
二、固定的元件：其最大的作用是由THK直线导轨HSR85CB直接提供的，固定元件主要的材质也是粹硬钢，而在将其安装于平面上的时候，是需要经过反复多次的摩擦，而且摩擦在精度的要求上比较高，在直线导轨的表面上，还需要具备沟槽主要是提供元件的移动和滑动，因此其在横截面的结构形状上是非常复杂的；还有一方面是，对于沟槽在形状上没有任何的严格规定，而且数量也不是完全统一的，具体对沟槽和形状的要求，主要也是根据安装设备的要求来确定的。
