优势特点：日本THK直线导轨滑块HSR65YR属于世界标准型导轨，组合高度为90，滑块对称安装孔为35*85。THK直线导轨的互换性强，即使是滑座出现故障或者精度下降的问题，可以直接购买新的滑座回来替换，而无需将整个THK直线导轨更换，降低成本开支，还能自行安全可以调节性超强，这是它的优势之一。

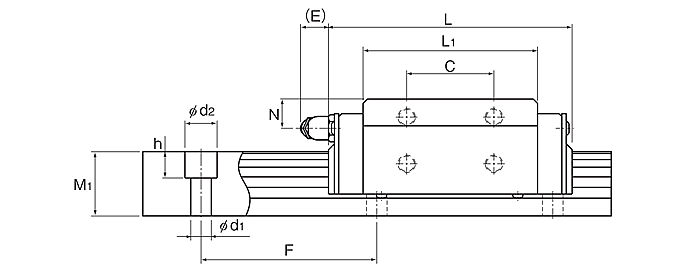

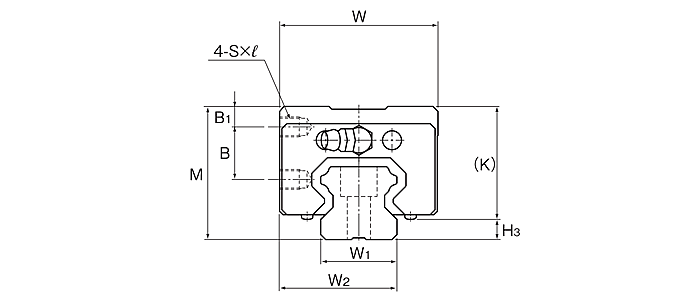

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B1 | B | C | S×ℓ | L1 | K | N | E | 油嘴 | ||||||||||||||||||
| HSR65YR | 90 | 124.5 | 186 | 12 | 35 | 85 | M16×22 | 147 | 76 | 19 | 16 | B-PT1/8 | 14 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 ±0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| HSR65YR | 63 | 93 | 53 | 150 | 18×16×22 | 3000 | 141 | 215 | 4.8 | 23.5 | 4.8 | 23.5 | 5.82 | 7.3 | 22.5 | ||
日本THK直线导轨HSR65YR安装的五大注意事项
为了更好的使用导轨，在把导轨买回来的时候第一时间我们肯定是去想着怎样去把这个导轨给安装好，这样的话，在以后的的运作中也会发挥更好的作用。
THK直线导轨HSR65YR安装的五大注意事项：
1、首先，不要自行拆卸滑块，避免免因异物进入滑块，从而影响精度并缩短导轨的使用寿命。另外导轨应放置在适当的平面上，不然将造成导轨变形。
2、其次，如果垂直安装THK直线导轨HSR65YR时请特别留意滑块的滑落，如滑块不慎滑落，要立即找THK授权的公司进行协助。
3、然后要说的是产品请务必使用在清洁的环境中，并在产品外头加装保护罩，以防止灰尘和金属粉尘的进入，进而影响产品精度与使用寿命。
4、产品如果使用在恶劣的环境中，如具腐蚀性的环境。
5、最后要注意的一点就是请勿使用在高于摄氏80度的环境中（耐热规格除外），以免损环产品之密封件，进而缩短使用寿命。
THK直线导轨HSR65YR在安装的时候也是要细心的，只有把导轨在前期安装完好，才能更好的为我们工作。
