优势特点：日本THK直线导轨滑块HSR35YR属于世界标准型导轨，组合高度为55，滑块对称安装孔为23*43。THK直线导轨具备精细工件台的导向技能直线导轨的首要效果是支承和引导运动部件沿着肯定的轨道运动这是工件台完成直线轨道运动的根底。

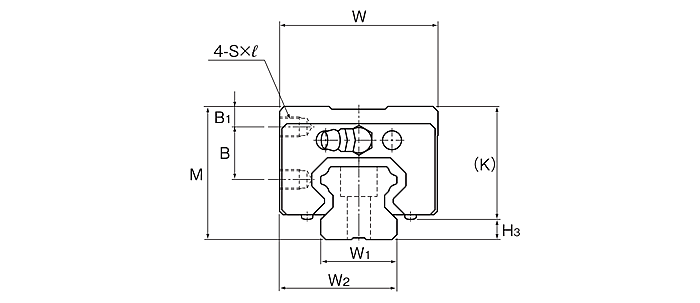

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B1 | B | C | S×ℓ | L1 | K | N | E | 油嘴 | ||||||||||||||||||
| HSR35YR | 55 | 69.5 | 109.4 | 8 | 23 | 43 | M8×10 | 80.4 | 47.5 | 15 | 12 | B-M6F | 7.5 | ||||||||||||||||
| HSR35YRM | |||||||||||||||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 ±0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| HSR35YR | 34 | 51.5 | 29 | 80 | 9×14×12 |
3000 （2520） |
37.3 | 61.1 | 0.782 | 3.93 | 0.782 | 3.93 | 0.905 | 1.5 | 6.6 | ||
| HSR35YRM | |||||||||||||||||
怎样避免日本THK直线导轨HSR35YR损坏的状况发生呢？
直线导轨也就是人们常说的线性导轨，这样的机械使用部件属于精密的零件，因此上，在使用的时候，稍有不慎，就会造成零件的损坏，因此上，在生产操作的时候，一定要采取比较谨慎的生产态度，避免出现因为使用不正确而造成线性导轨的损坏的状况。接下来，我们就了解一下直线导轨使用时要注意的事项。避免直线导轨损坏。
1、使用要求
对于使用的环境THK直线导轨HSR35YR也有着比较高的使用要求，在我们生产的环境中，不仅有看得见的灰尘，还存在一些看不见的灰尘，这些灰尘一旦落入到线性导轨中，就会出现一些不良的使用反应，比如说提高导轨的磨损度，使机械的振动力量加大，再有就是噪音声提高等，继而就会引发出其他的使用的问题。
2、安装事项
对于THK直线导轨HSR35YR的安装，也需要认真仔细，在安装的时候，不可以出现强力进行冲压的状况，也不可以使用重物对导轨进行安装和敲击，一旦出现安装不当的状况，要采取技术上的行为进行安装。
3、要避免出现锈蚀的状况
要避免出现这样的使用状况，首先避免直接的使用双手取拿这样的配件，而正确的做法就是使用前把自己的双手清洗干净，去除污渍和汗液，再有就是可以再直线导轨上涂抹好一些矿物油脂，然后在进行其他方面的操作。尤其是到了潮湿的夏季，一定要做好防潮处理。
