优势特点：日本THK直线导轨滑块HSR20LR属于世界标准型导轨，组合高度为30，滑块对称安装孔为32*50。直线活动导轨的几许精度一般包含：导轨在竖直平面内的直线度，导轨在程度平面内的直线精度，两导轨面间平行度也叫曲解。

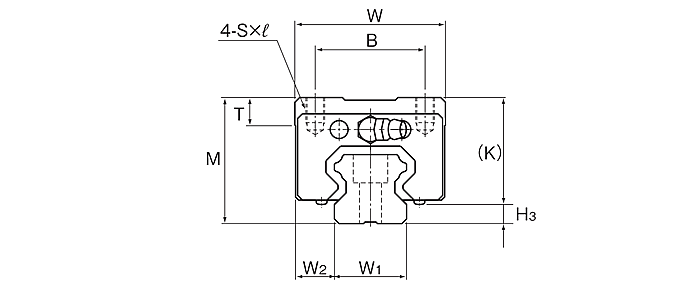

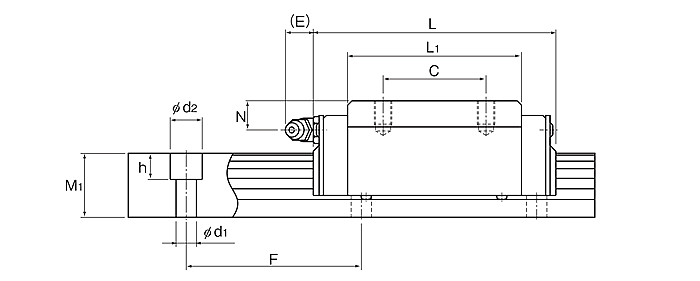

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | |||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | K | N | E | 油嘴 | |||||||||||||||||
| HSR20LR | 30 | 44 | 90 | 32 | 50 | M5×6 | 66.8 | 8 | 26 | 5 | 12 | B-M6F | 4 | |||||||||||||||
| HSR20LRM | ||||||||||||||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 ±0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| HSR20LR | 20 | 12 | 18 | 60 | 6×9.5×8.5 |
3000 （1480） |
21.3 | 31.8 | 0.323 | 1.66 | 0.323 | 1.66 | 0.27 | 0.35 | 2.3 | ||
| HSR20LRM | |||||||||||||||||
日本THK导轨滑块的种类
对于导轨滑块，有很多人对它不是很了解，其实，导轨滑块是一种精密仪器，用在精密的仪器上面，为工人们的工作提供了不少的方便。导轨滑块在构造上面花费了很大的功夫，它以简单的构造来满足顾客的需求。
导轨滑块的类型很多，很多顾客可以根据自己的需求在售卖地点购买自己需要的导轨，而且，不同的导轨滑块具有不同的性能，能保证它用在不同的地方起到一定的作用。
THK导轨滑块的每一个类型每一个型号，都是不同的，都是配备着不同的需求而来的，因此在使用的时候一定要注意不能选择错了导轨滑块。因为THK导轨滑块是精密仪器，也是相对于精密仪器使用的，因此，在这样精密的仪器之中是不能出现纰漏的，否则将会损害精密的机器，包括你花了很多钱买下的导轨滑块，因此，在购买之前需要看清楚你的精密机器需要的是什么样的导轨滑块。
为了保证THK导轨滑块能够多次进行使用，使用者在使用完之后需要做的事情就是把使用后的滑块清理干净，保持干净，才能保证产品、下一次的使用不会出现纰漏。而且，在整理和清洁的时候，不可以随便拿手或者不干净的布料擦拭导轨滑块，因为这样做容易造成损失。应该在消毒了的情况下对导轨滑块进行清洗，而不能贸贸然的进行对THK导轨滑块的清洗，以保证导轨滑块的光滑好用。
日本THK直线导轨滑块HSR20LR属于世界标准型导轨，组合高度为30，滑块对称安装孔为32*50。直线活动导轨的几许精度一般包含：导轨在竖直平面内的直线度，导轨在程度平面内的直线精度，两导轨面间平行度也叫曲解。
