优势特点：日本THK直线导轨滑块HSR10RM属于世界标准型导轨，组合高度为13，滑块对称安装孔为13*12。直线导轨的精度等级：一般直线导轨副的精度分为普通级、高级、精密级、超精密级和超高精密级五种。

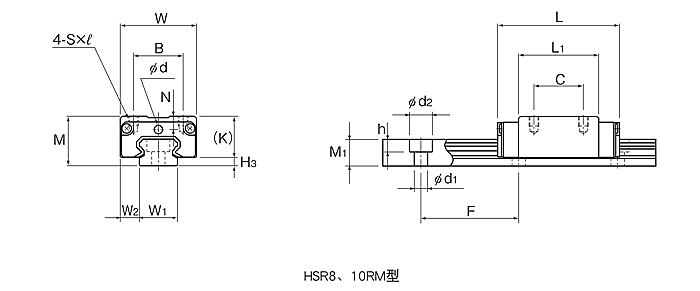

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | |||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | K | N | E |
润滑孔 d |
油嘴 | ||||||||||||||||
| HSR10RM | 13 | 20 | 31 | 13 | 12 | M2.6×2.5 | 20.1 | - | 10.8 | 3.5 | - | 2.5 | - | 2.2 | ||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 ±0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| HSR10RM | 10 | 5 | 7 | 25 | 3.5×6×3.3 | （995） | 1.96 | 3.82 | 0.0123 | 0.0716 | 0.0123 | 0.0716 | 0.0162 | 0.025 | 0.45 | ||
日本THK直线导轨HSR10RM日常维护方法
THK直线导轨HSR10RM属于精密零件，所以在使用时要求一定慎重，即便是使用了高性能的直线导轨，如果使用不当，也不能达到预期的性能效果，而且容易让直线导轨寿命不长。所以，使用直线导轨应注意的几个事项：
润滑，防锈：很多时候我们的安装工人没有注意戴上手套就直接安装，手上有汗渍，碱性，应戴上工业手套安装并维护，或者手洗净汗渍并涂以优质矿物油后再进行操作；还有就是雨季南方潮湿天气注意防锈的工作尤为重要。要不定时的检查直线导轨有无防锈油，及时上油维护，以防生锈腐蚀导轨，以达到保养的作用。
保持环境清洁：THK直线导轨HSR10RM作为设备的核心部件之一，它的功用是起导向和支承作用。为了保证机器有较高的加工精度，要求其直线导轨具有较高的导向精度和良好的运动平稳性。设备在运行过程中，由于被加工件在加工中会产生大量的腐蚀性粉尘和烟雾，基这些烟雾和粉尘长期大量沉积于直线导轨表面，对设备的加工精度有很大影响，并且会在直线导轨表面形成蚀点，缩短设备使用寿命。为了让机器正常稳定工作，确保产品的加工质量，要认真做好直线导轨的日常维护。
注意：清洁THK直线导轨HSR10RM请准备——干棉布、润滑油。雕刻机的导轨分为直线导轨、滚轮导轨。直线导轨的清洁：首先把激光头移动到最右侧(或左侧)，找到直线导轨，用干棉布擦拭直到光亮无尘，再加上少许润滑油(可采用缝纫机油，切勿使用机油)，将激光头左右慢慢推动几次，让润滑油均匀分布即可。
经常，THK直线导轨HSR10RM在我们安装过程中，清洁和细节都被我们忽略掉，后期的维护保养也就无从谈起了。对机器的精密配件我们还是要起到一个谨慎维护，以减少公司成本，延长THK直线导轨寿命。
日本THK直线导轨滑块HSR10RM属于世界标准型导轨，组合高度为13，滑块对称安装孔为13*12。直线导轨的精度等级：一般直线导轨副的精度分为普通级、高级、精密级、超精密级和超高精密级五种。
