优势特点：日本THK直线导轨滑块HRW35CR属于宽幅轨道型导轨，组合高度为35，滑块对称安装孔为76*50。直线导轨主要是通过介质来进行运动的，由于它特殊的运动方式，它的作用却又是在减少摩擦力的。

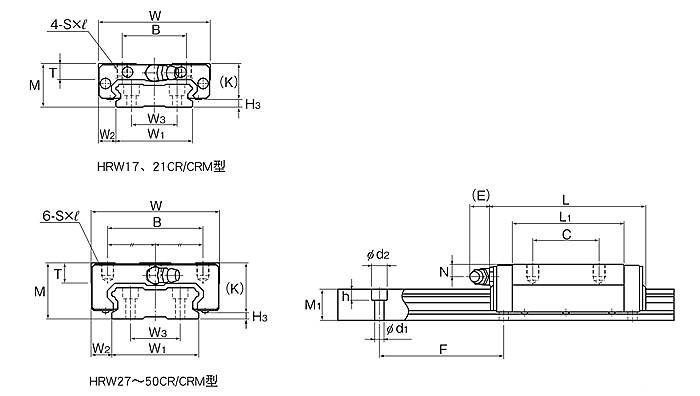

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | |||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | K | N | E |
润滑孔 d |
油嘴 | ||||||||||||||||||||||||
| HRW35CR | 35 | 100 | 106.6 | 76 | 50 | M8×8 | 77.6 | 14 | 31 | 8 | 12 | - | B-M6F | 4 | ||||||||||||||||||||||
| HRW35CRM | ||||||||||||||||||||||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 ±0.05 |
W2 | W3 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | ||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| HRW35CR | 69 | 15.5 | 40 | 19 | 80 | 7×11×9 | 3000 | 27.2 | 45.9 | 0.529 | 2.89 | 0.529 | 2.89 | 1.49 | 1.2 | 9.9 | |
| HRW35CRM | |||||||||||||||||
日本THK直线导轨HRW35CR的设计讲究
THK直线导轨HRW35CR的每一个设计都是一门研究。滑轨滑块产品在我们的机械加工中用到很多，作为专业的直线导轨厂家为您介绍我们在设计直线导轨的时候考虑到哪些方面，每处细节的介绍有什么讲究。
可同时承受上下左右方向的负荷由于THK直线导轨HRW35CR特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。
机械的操作在不断代替我们的人工，为了让机械操作更加精确，我们的产品就应该更加精细，不仅需要直线导轨还要直线微轨产品，在各种高精尖行业中应用我们的产品。
日本THK直线导轨滑块HRW35CR属于宽幅轨道型导轨，组合高度为35，滑块对称安装孔为76*50。直线导轨主要是通过介质来进行运动的，由于它特殊的运动方式，它的作用却又是在减少摩擦力的。
