优势特点：日本THK直线导轨滑块HRW21CR属于宽幅轨道型导轨，组合高度为21，滑块对称安装孔为31*19。直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

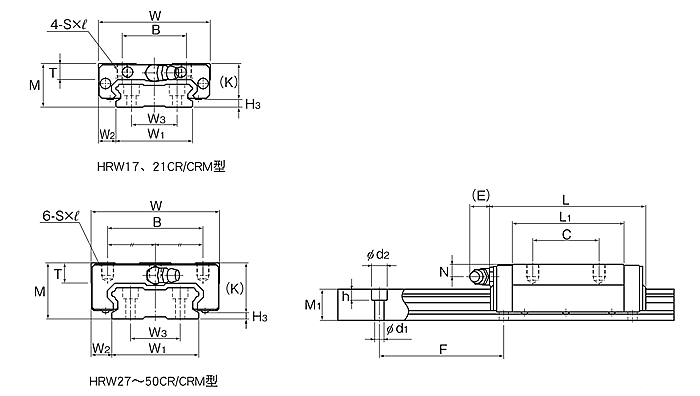

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | |||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | K | N | E |
润滑孔 d |
油嘴 | ||||||||||||||||||||||||
| HRW21CR | 21 | 54 | 58.8 | 31 | 19 | M5×6 | 40 | 8 | 18 | 4.5 | 12 | - | B-M6F | 3 | ||||||||||||||||||||||
| HRW21CRM | ||||||||||||||||||||||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 ±0.05 |
W2 | W3 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | ||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| HRW21CR | 37 | 8.5 | 22 | 11 | 50 | 4.5×7.5×5.3 |
3000 （1000） |
6.18 | 11.5 | 0.0701 | 0.398 | 0.0701 | 0.398 | 0.194 | 0.19 | 2.9 | |
| HRW21CRM | |||||||||||||||||
日本THK直线导轨HRW21CR的真假优劣如何辨识
1、客户在需求直线导轨时，可以咨询供应商是否有原产地证明，这个是通用的作法。
2、通常轨道上面都有防伪标志，这个是用肉眼看不到的。
3、THK直线导轨HRW21CR的滑块和轨道的色泽刺眼的亮度，仿造的一般不会有这个亮度的。
4、试用起来，THK直线导轨HRW21CR滑动起来是非常的顺畅，仿造的直线导轨滑动起来就不是那么的顺畅。
5、THK直线导轨HRW21CR的间隙是非常的精密，仿造的很难达到这点的。
日本THK直线导轨滑块HRW21CR属于宽幅轨道型导轨，组合高度为21，滑块对称安装孔为31*19。直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
