优势特点：日本THK直线导轨滑块HRW21CA属于宽幅轨道型导轨，组合高度为21，滑块对称安装孔为60*29。由于滚动导轨具有高速、长寿命、可加预压、安装方便等方面的优点，随着对机床性能及数控化要求的提高，滚动导轨使用比率的提高是必然的趋势。

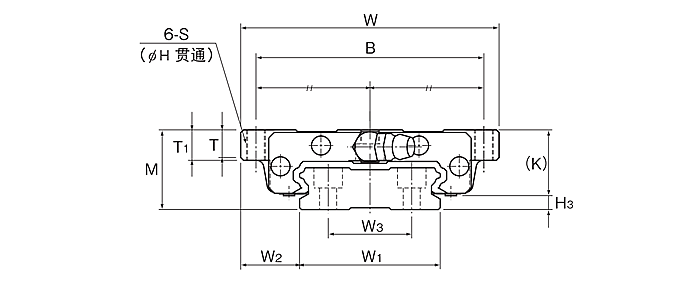

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | |||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | H | S | L1 | T | T1 | K | N | E | 油嘴 | |||||||||||||||||||||||
| HRW21CA | 21 | 68 | 58.8 | 60 | 29 | 4.4 | M5 | 40 | 7.3 | 8 | 18 | 4.5 | 12 | B-M6F | 3 | |||||||||||||||||||||
| HRW21CAM | ||||||||||||||||||||||||||||||||||||

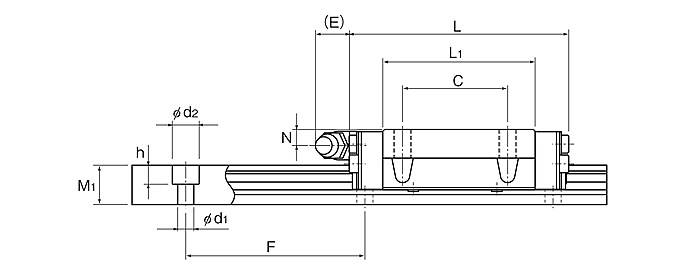

| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 ±0.05 |
W2 | W3 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | ||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| HRW21CA | 37 | 15.5 | 22 | 11 | 50 | 4.5×7.5×5.3 |
3000 （1000） |
6.18 | 11.5 | 0.0701 | 0.398 | 0.0701 | 0.398 | 0.194 | 0.25 | 2.9 | |
| HRW21CAM | |||||||||||||||||
常见的日本THK直线滑轨HRW21CA支撑形式
1、一端固定——另一端支承
THK直线滑轨HRW21CA一端固定，另一端支承。固定端同时承受轴向力和径向力；支承端只承受径向力，而且能作微量的轴向浮动，可以减少或避免因导轨自重而出现的弯曲，同时导轨热变形可以自由的向一端伸长。这种结构使用最广泛，目前国内中小型数控车床、立式加工中心等均采用这种结构。
2、一端固定——一端自由
THK直线滑轨HRW21CA一端固定，另一端自由。固定端轴承同时承受轴向力和径向力，这种支承方式用于行程小的短导轨或者用于全闭环的机床，因为这种结构的机械定位精度是最不可靠的，特别是对于长径比大的导轨（直线导轨相对细长），热变性是很明显的，1.5m长的导轨在冷、热的不同环境下变化0.05~0.10mm是很正常的。但是由于他的结构简单，安装调试方便，许多高精度机床仍然采用这种结构，但是必须加装光栅，采用全闭环反馈。
3、两端固定
THK直线滑轨HRW21CA两端均固定。固定端轴承都可以同时承受轴向力，这种支承方式，可以对THK导轨施加适当的预紧力，提高导轨支承刚度，可以部分补偿导轨的热变形。
日本THK直线导轨滑块HRW21CA属于宽幅轨道型导轨，组合高度为21，滑块对称安装孔为60*29。由于滚动导轨具有高速、长寿命、可加预压、安装方便等方面的优点，随着对机床性能及数控化要求的提高，滚动导轨使用比率的提高是必然的趋势。
