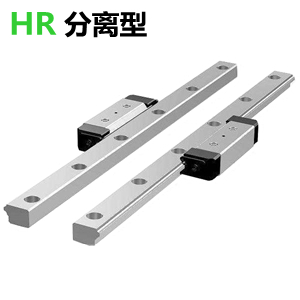

优势特点：日本THK直线导轨HR系列优点：HR型为保持器不移动的无限运动类型，所以不像交叉滚柱导轨那样会产生保持架的偏移。另外，HR型的断面尺寸近似于交叉滚柱导轨，因此可以和交叉滚柱导轨互换。
钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动；通过组装在LM滑块上的端盖板，使钢球列循环运动。LM滑块采用保持板将钢球保持住,因此钢球不会脱落。
采用角接触结构，在LM轨道上滚动的2列钢球分别与滚动面呈45°角接触。因此,在同一平面上组装一套（将在同一平面上使用的2根LM轨道和LM滑块组合在一起）后，在4个方向（径向、反径向和侧向）上可以承载相同的负荷。而且，由于断面高度较低，因此可以获得小型而稳定的直线导向机构。另外，间隙调节比较容易，安装误差吸收能力也很优异。
【安装简便】

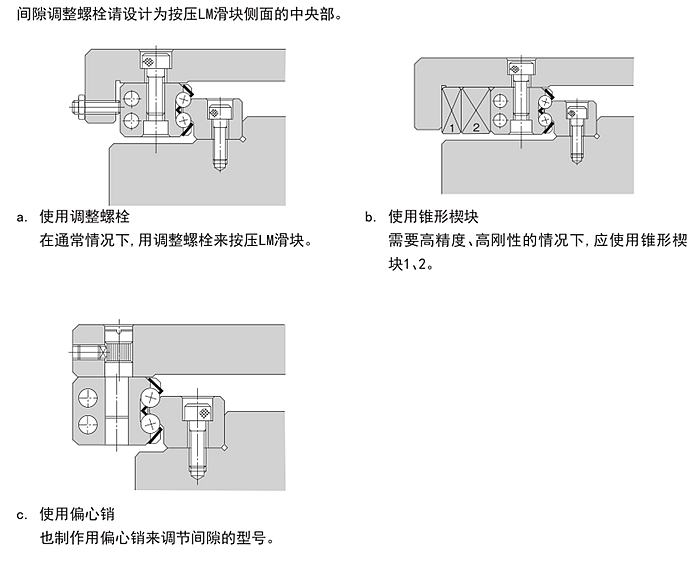

HR型与交叉滚柱导轨相比，间隙调节较容易,精度也较高。
【自动调心能力】
即使在2轴的平行度、水平度较差的情况下，通过圆弧沟槽的正面组合（DF组合）的自动调心能力效果，在施加预压的状态下也能吸收安装误差，获得流畅的动作。
【4方向等负荷】
2轴平行安装使用时，为使LM滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触角45°配置，因此无论何种安装姿势都可以使用。
【与交叉滚柱导轨相近的断面尺寸】
HR型为保持器不移动的无限运动类型，所以不像交叉滚柱导轨那样会产生保持架的偏移。另外，HR型的断面尺寸近似于交叉滚柱导轨，因此可以和交叉滚柱导轨互换。
【还备有不锈钢型】
LM滑块、LM轨道、钢球也可采用不锈钢制造。

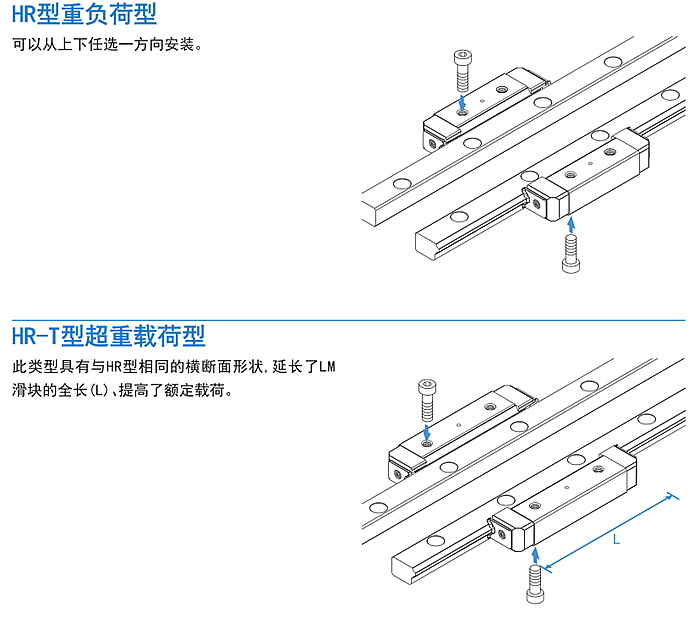

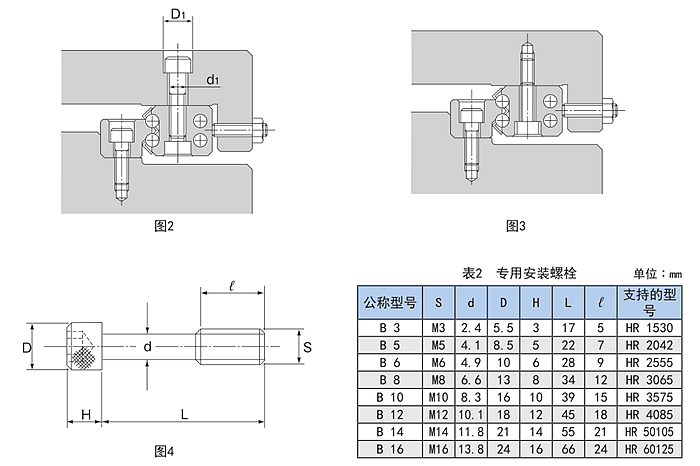

通常情况下,安装进行间隙调节一侧的LM滑块,如 图2 所示,使用LM滑块上开设的螺栓孔进行固定。这种情况下,螺栓孔d 1 、D 1 需要加工出调节余量部分。
另外在结构上必须采用 图3 所示的安装方法时,该LM滑块的安装螺栓必须采用 图4 所示的专用安装螺栓,因此订购LM导轨时请务必指定专用螺栓。

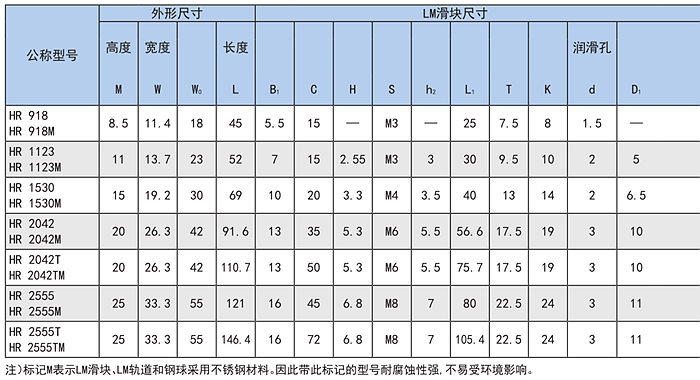

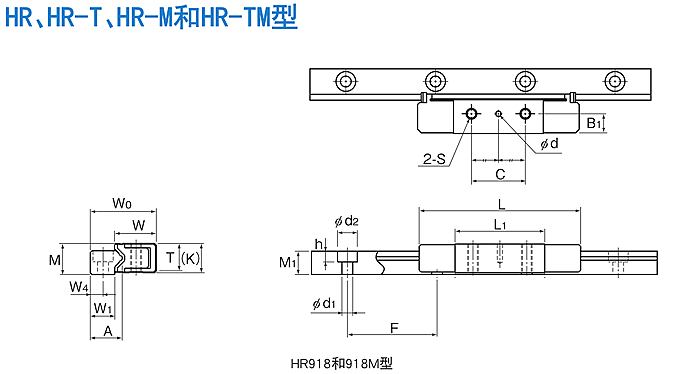

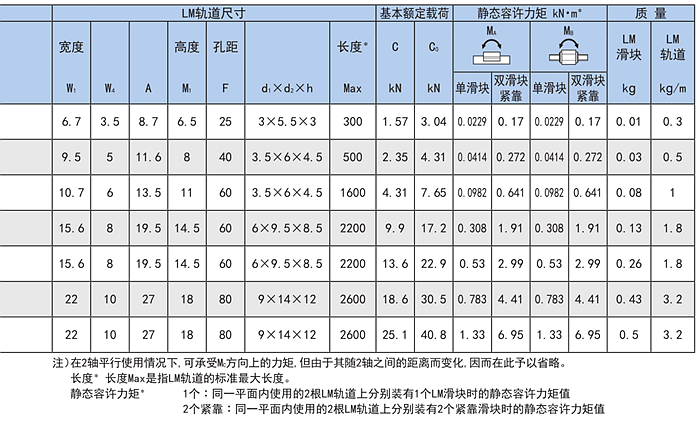

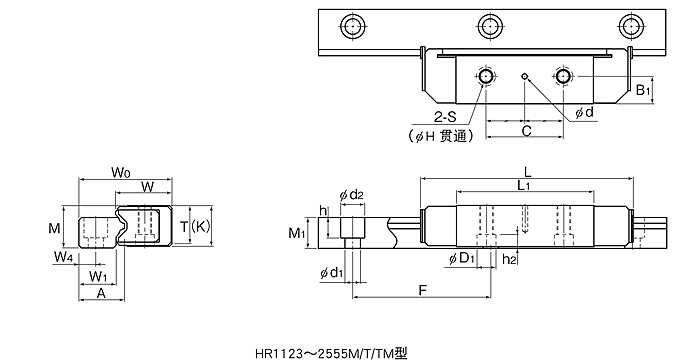

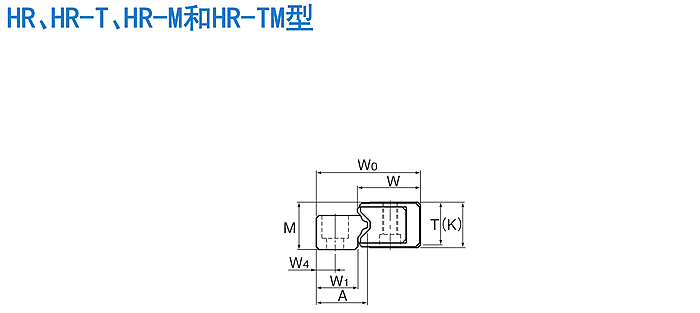

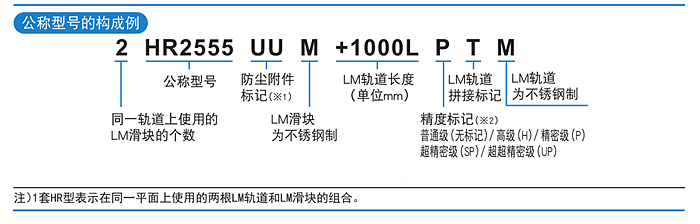

HR918 HR918M HR1123 HR1123M HR1530 HR1530M HR2042 HR2042M HR2042T HR2042TM HR2555 HR2555M HR2555T HR2555TM

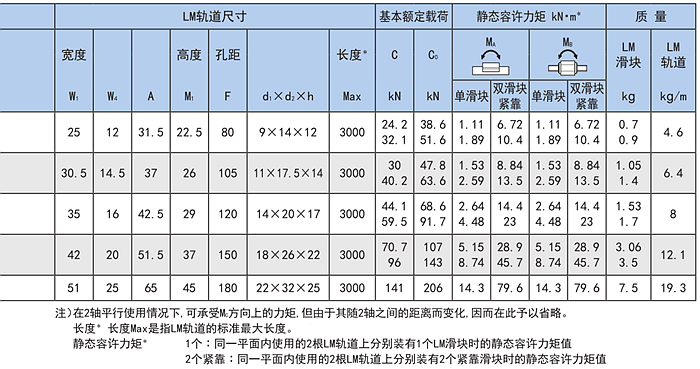

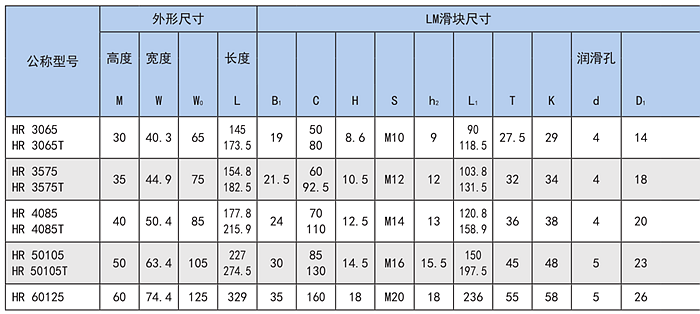

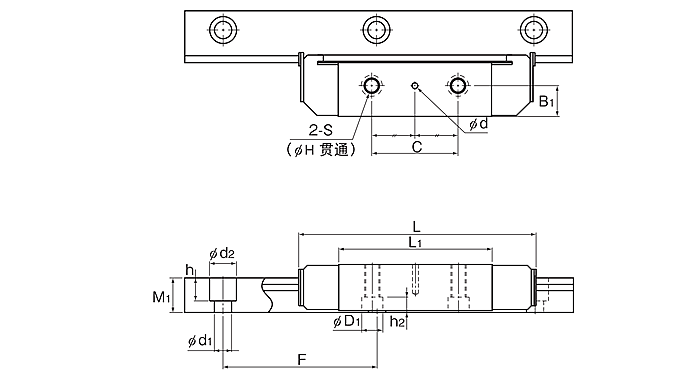

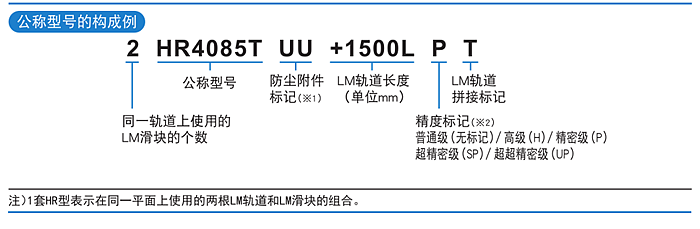

HR3065 HR3065T HR3575 HR3575T HR4085 HR4085T HR50105 HR50105T HR60125
