优势特点：日本THK直线导轨滑块GSR35T-R属于可分离型导轨，组合高度为38，滑块对称安装孔为32*50。THK直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

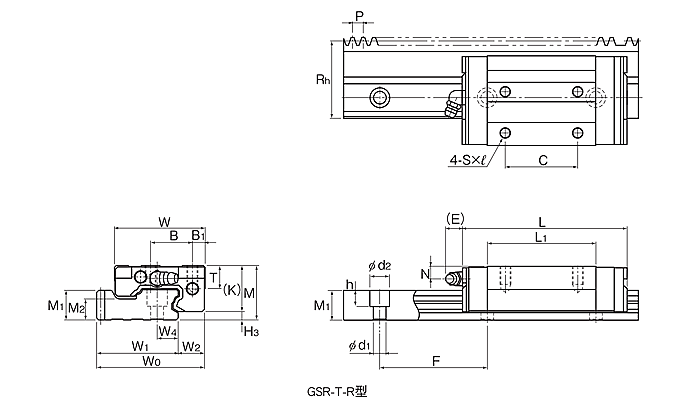

| 型号 | 齿条 | 外形尺寸 | LM滑块尺寸 | H3 | |||||||||||||||||||||||||||||||||||
|
基准节距尺寸 P |
模数 |
节线高度 RH |
高度 M |
宽度 W |
w0 |
长度 L |
B1 | B | C | S×ℓ | L1 | T | K | N | E | 油嘴 | |||||||||||||||||||||||
| GSR35T-R | 10 | 3.18 | 57 | 38 | 68 | 80.18 | 117 | 9 | 32 | 50 | M8×15 | 80.3 | 15.6 | 32.5 | 8 | 12 | B-M6F | 5.5 | |||||||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度 W1 |
W2 | W4 |
高度 M1 |
孔距 F |
M2 | d1×d2×h |
C kN |
Co kN |
MA | MB | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 |
LM滑块 kg |
LM轨道 kg/m |
||||||||||||
| GSR35T-R | 60.18 | 20 | 17 | 22 | 80 | 14.5 | 11×17.5×14 | 25.1 | 33.8 | 0.421 | 2.28 | 0.362 | 1.96 | 1 | 8.1 | ||
日本THK直线导轨GSR35T-R维修方法
如垂直安装直线志轨时请特别留意滑块的滑落，如滑块不慎滑落，请立即找THK授权的公司进行协助。
产品请务必使用在清洁的环境中，并在产品外头加装保护罩，以防止灰尘和金属粉尘的进入，进而影响产品精度与使用寿命。
产品如使用在恶劣环境中，如具腐蚀性的环境，THK也提供磷酸皮膜或镀硬铬处理，请咨询THK授权的公司。
请勿使用在高于摄氏80度的环境中（耐热规格除外），以免损环产品之密封件，进而缩短使用寿命。
日本THK直线导轨滑块GSR35T-R属于可分离型导轨，组合高度为38，滑块对称安装孔为32*50。THK直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
