优势特点：日本THK直线导轨GSR-R系列优点：由于LM滑块的顶面倾斜，用装配螺栓固定LM滑块即可简单地消除间隙、得到适当的预压。GSR-R型通过在GSR型用的LM轨道上设置齿条，方便了驱动机构的设计及安装。
钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动；通过组装在LM滑块上的端盖板，使钢球列循环运动。LM滑块采用保持板将钢球保持住,因此钢球不会脱落。
由于LM滑块的顶面倾斜，用装配螺栓固定LM滑块即可简单地消除间隙、得到适当的预压。GSR-R型通过在GSR型用的LM轨道上设置齿条，方便了驱动机构的设计及安装。
✲GSR-R型不能单轴使用。
【减少加工和装配成本】
通过将LM轨道（直线导轨）和齿条（驱动器）结合成单一结构,能减少齿条的安装面加工、装配和调整作业所需的工作量和时间，从而大幅度降低了成本。
【设计简便】
由于小齿轮的每转一圈的移动量设定为整数值，这样，当LM滚动导轨与步进电机或伺服电机结合使用时，要计算单位脉冲的移动量就比较容易。
【节省空间】
使用带齿条轨道可使装置小型化。
【长行程】
由于LM轨道的端面已进行过拼接加工，为获得长行程,只要连接具有标准长度的LM轨道即可。
【出色的耐久性】
齿条的齿宽确保与LM轨道的高度相等，并使用具有可靠性能的高级钢，而齿的表面也经过热处理，因此保证了高度的耐久性。
【齿条和小齿轮部的润滑】
为保证在齿表面上的平稳滑动并防止磨耗,应在齿表面涂抹润滑剂。
注1） 使用的润滑剂应与LM滚动导轨中装入的润滑剂属于相同系列。
注2） 由载荷条件及润滑状态影响，齿条及齿轮上会发生没有预期的磨损现象产生。设计时请与THK联系。

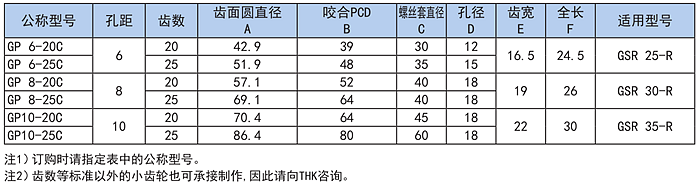

【强度的检查】
齿条和小齿轮装配时的强度请按下列步骤进行检查。
（1） 计算小齿轮上承受的最大推力。
（2） 将要使用的小齿轮的容许传动力除以超载系数。
（3） 通过比较在步骤1中计算得到的小齿轮上承受的推力和在步骤2中得到的小齿轮容许传动力,检查承受的推力是否小于容许传动力。
GSR25V-R GSR25T-R GSR30T GSR35T-R
