优势特点：日本THK板式导轨FBL51H-P14 356属于板式有限运动导轨，轨道长度为356，行程为381。直线导轨副的选用必须根据使用条件、负载能力和预期寿命选用。
|

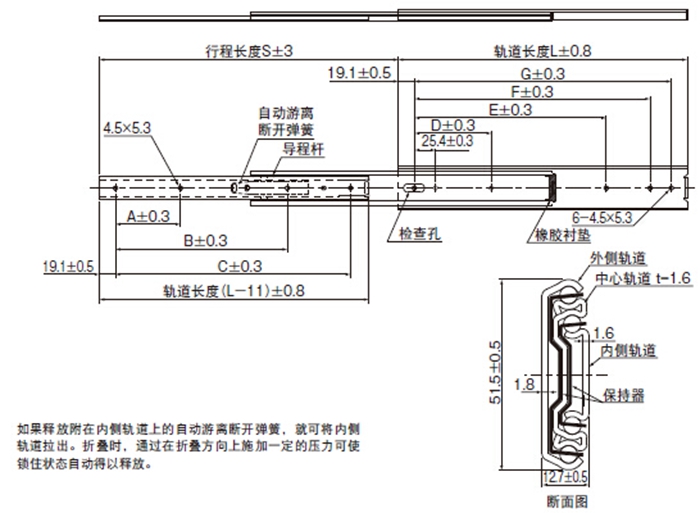

轨道长度 L （±0.8） |
行程 S （±3） |
安装孔尺寸 | 安装孔个数 |
容许载荷 N/组 |
质量 KG/组 |
|||||||
| A | B | C | D | E | F | G |
内侧 轨道 |
外侧 轨道 |
||||
| 356 | 381 | 127.0 | - | 304.8 | 88.9 | 215.9 | 292.1 | 317.5 | 3 | 6 | 820 | 1.72 |
日本THK直线导轨FBL51H-P14的特性
1、THK直线导轨FBL51H-P14定位精度高：使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。
2、THK直线导轨FBL51H-P14磨耗少能长时间维持精度：传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。
3、THK直线导轨FBL51H-P14适用高速运动且大幅降低机台所需驱动马力：由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。且因其摩擦产生的热较小，可适用于高速运行。
THK直线导轨FBL51H-P14广泛应用在：各种车床、磨床、机床、切割机、机械加工中心、自动化装置、运输设备、量测仪器、机密测试仪、半导体设备、木工机械、食品机械、医疗设备、包装设备和汽车制造设备等。
