优势特点：日本THK板式导轨FBL35G-P14 660属于板式有限运动导轨，轨道长度为660，行程为683。直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
|

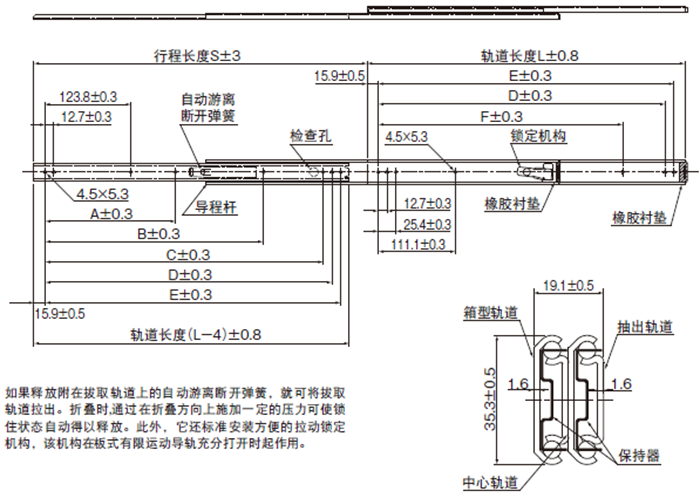

轨道长度 L （±0.8） |
行程 S （±3） |
安装孔尺寸 | 安装孔个数 |
容许载荷 N/组 |
质量 KG/组 |
|||||||
| A | B | C | D | E | F |
内侧 轨道 |
外侧 轨道 |
|||||
| 660 | 683 | 314.3 | 517.5 | 603.2 | 615.9 | 628.6 | 504.8 | 8 | 7 | 382 | 2.6 | |
日本THK直线导轨FBL35G-P14在安装之前要做的五项准备
一、日本THK直线导轨FBL35G-P14机台水平的校正。要求：用两个等高量块和一大理石量尺放在安装基面上，放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。
二、日本THK直线导轨FBL35G-P14安装基面粗糙度，平面度，直线度以及外观的检查。要求：当水平调试好以后，必须用激光干涉仪测量出主直线导轨安装基面(我们通常以靠右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。
三、日本THK直线导轨FBL35G-P14安装基面与导轨侧基准安装面的倒角处理。要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安装不良或者会干涉滑块。
四、日本THK直线导轨FBL35G-P14安装基面锁紧螺纹孔的加工。要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为保证高精度的螺孔加工，要求选用数控设备定位加工。
五、开箱后直线导轨的检查。要求：检查直线导轨是否有合格证，有否碰伤或锈蚀，将防锈油清洗干净，清除装配表面的毛刺、撞击突起物及污物等。
