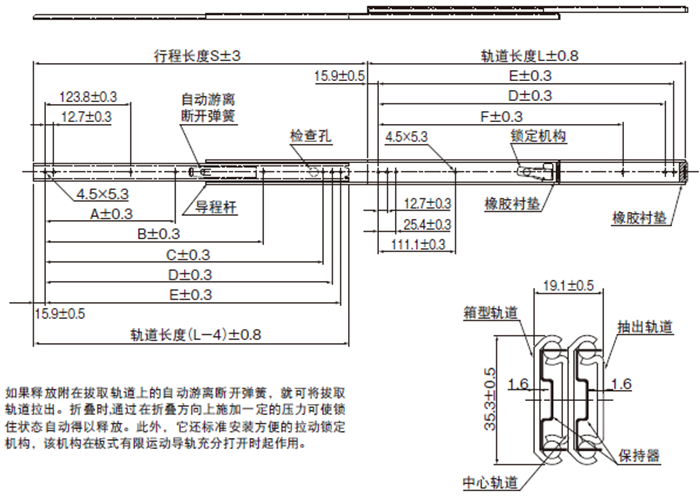

优势特点：日本THK板式导轨FBL35G-P14 508属于板式有限运动导轨，轨道长度为508，行程为530。由于铜球受到对称四点束制，可同时载受四周各方向的负荷，且几乎无偏移现象发生，因此刚性更强能维持高精度。
|
轨道长度 L （±0.8） |
行程 S （±3） |
安装孔尺寸 | 安装孔个数 |
容许载荷 N/组 |
质量 KG/组 |
|||||||
| A | B | C | D | E | F |
内侧 轨道 |
外侧 轨道 |
|||||
| 508 | 530 | 238.1 | 365.1 | 450.8 | 463.5 | 476.2 | 352.4 | 8 | 7 | 475 | 2 | |
手把手教你安装日本THK直线导轨FBL35G-P14的方法
线性导轨就是我们平常称的直线导轨，台湾一般称为线性导轨或者是线性滑轨。那么这么精密的零件怎么安装呢？好安装吗？下面东莞市创威达五金机电有限公司手把手教你安装THK直线导轨FBL35G-P13吧！
一、在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。
二、将滑轨轻轻地安置在床台上，轻拧紧装派配螺丝，使滑轨的基准面与安装面可以轻轻地靠紧。THK的线性导轨两面都是基准面，不需要特殊的参考记号。
三、按照顺序把滑轨的定位螺丝拧紧，让轨道跟横向的安装面紧密的相接在一起。
四、使用扳手将装配的螺丝拧紧，拧的顺序是从中间开始向端部顺序的拧紧，这样安装会更加牢固。
五、用扭力扳手，按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。
其实安装THK直线导轨FBL35G-P14没有想象中的那么麻烦，只不过在安装中要小心、仔细，切记需要拧螺丝的地方一定要拧紧，这样使用时才能更安全。
